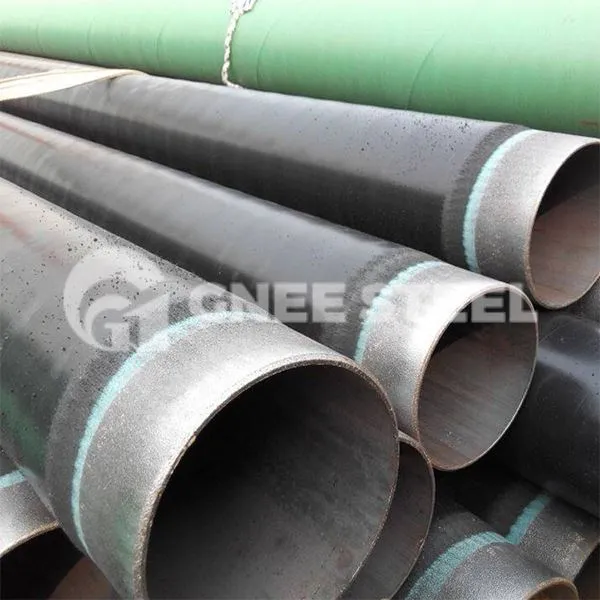

Pibell Dur Wedi'i Weldio Troellog 3PE

Mae pibell ddur troellog gwrth-cyrydu 3PE yn cyfeirio at bibellau dur gyda gorchudd polyolefin tair haen (MAPEC) ar gyfer amddiffyniad gwrth-cyrydu allanol. Mae strwythur gwrth-cyrydu pibellau dur troellog 3PE yn cynnwys tair haen: yr haen gyntaf yw powdr epocsi (FBE> 100μm), mae'r ail haen yn gludiog (AD) 170-250μm, a'r drydedd haen yw polyethylen (PE). ) 1.8-3.7mm. Mae'r tri deunydd hyn yn cael eu hasio gyda'i gilydd a'u bondio'n gadarn i'r bibell ddur, gan ffurfio haen gwrth-cyrydu ardderchog. Mae ystod diamedr y bibell o Φ60 i Φ1420.

Manyleb Pibell SSAW 3PE

Math: ERW SSAW

Triniaeth Arwyneb: 3PE

Siâp yr Adran: Rownd

Gradd Dur: A53 Gr. A, Gr B, A106 GR.A GR.B A333 GR1 GR3 GR6

W.T: 5-60

O.D.: 114.3-3020

Hyd: 5.8-12.5

Diwedd: Beveled

Defnydd: Cludiant Piblinell, Drilio Olew / Nwy, Diwydiant Cemegol, Adeiladu ac Addurno, Pwrpas Arbennig

Pecyn Trafnidiaeth: Bwndeli

Trwch yr haen gwrth-cyrydu

Diamedr enwol o bibell ddur DN(mm)	Gorchudd epocsi (mm)a	Haen Gludiog (mm)	Isafswm trwch haen gwrth-cyrydu (mm)
			gradd gyffredinol (G)	cryfhau lefel(S)
DN Llai na neu'n hafal i 100	Yn fwy na neu'n hafal i 120	Yn fwy na neu'n hafal i 170	1.8	2.5
100<>			2.0	2.7
250<>			2.2	2.9
500 Llai na neu'n hafal i DN＜800	Mwy na neu'n hafal i 150		2.5	3.2
800 Llai na neu'n hafal i DN Llai na neu'n hafal i 1200			3.0	3.7
DN ＞ 1200			3.3	4.2

Pibell Dur SSAW 3PE











































Profi Hydrostatig Pibell Dur Troellog Gwrth-Cydrydiad 3PE:

Dylai pob pibell ddur gael prawf hydrostatig heb unrhyw ollyngiad. Cyfrifir y pwysedd prawf gan ddefnyddio'r fformiwla \( P=\frac{2ST}{D} \), lle mae \( S \) yn straen prawf yn MPa, sef 60% o'r cryfder cnwd lleiaf a nodir gan y safon stribed dur cyfatebol (235 MPa ar gyfer Q235). Dylai'r amser dal pwysau fod o leiaf 5 eiliad ar gyfer pibellau â \( D < 508 \) mm ac o leiaf 10 eiliad ar gyfer pibellau â \( D \ge 508 \) mm.

Profion nad ydynt yn ddinistriol:

Dylai'r welds ar gyfer atgyweirio, welds diwedd stribed, a welds cylchedd y bibell ddur gael archwiliad pelydr-X neu ultrasonic. Ar gyfer pibellau dur a ddefnyddir ar gyfer cludo hylifau fflamadwy, dylai'r wythïen weldio troellog gael archwiliad pelydr-X neu ultrasonic 100%. Ar gyfer pibellau dur a ddefnyddir ar gyfer cludo hylifau cyffredin fel dŵr, carthffosiaeth, aer, gwresogi stêm, ac ati, dylai'r wythïen weldio troellog gael ei harchwilio ar hap (20%) gan ddefnyddio dulliau pelydr-X neu ultrasonic.
