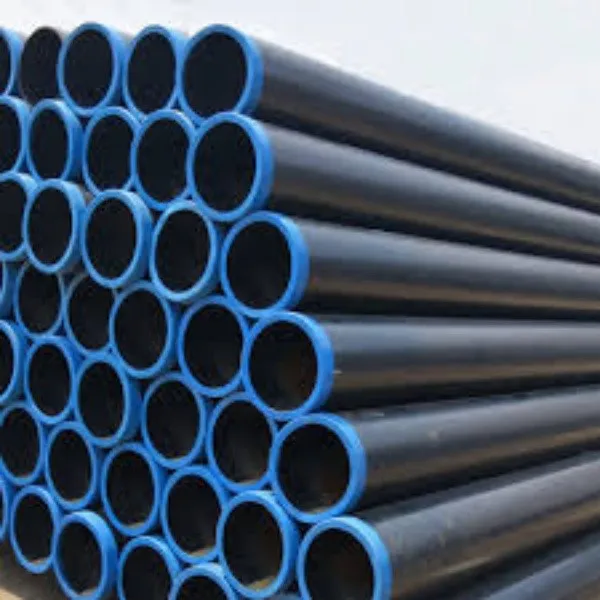

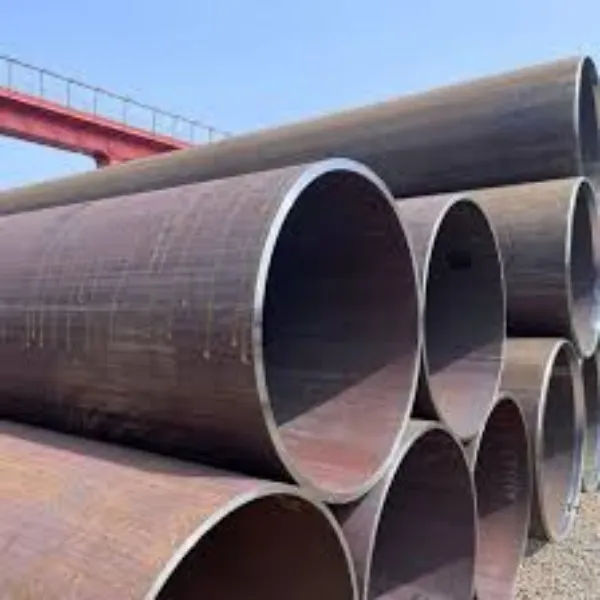

A53 Pibell Wedi'i Weldio â Gwrthiant Trydan
Manylebau Pibell A53
Mae Gnee Steel Products yn stocio ystod lawn o bibellau A/SA53-B wedi'u weldio yn:
Meintiau: 1/8" NPS i 26" OD
Amserlenni: S/10, S/20, S/40, STD, S/60, S/80, XH, S/100, S/120, S/140, S/160 a XXH
Cwmpas
Mae ASTM A53 ac ASME SA53 wedi'i fwriadu ar gyfer cymwysiadau mecanyddol a phwysau ac mae hefyd yn dderbyniol ar gyfer defnyddiau cyffredin mewn llinellau stêm, dŵr, nwy ac aer. Mae'n addas ar gyfer weldio ac ar gyfer ffurfio gweithrediadau sy'n cynnwys torchi, plygu a fflansio, yn amodol ar rai cymwysterau.
Chwilio am wasanaethau ôl-gynhyrchu penodol? Gweler ein rhestr lawn.
Deunyddiau a Gweithgynhyrchu
Rhaid gwneud y bibell weldio trwy'r prosesau canlynol: aelwyd agored, ffwrnais drydan, neu ocsigen sylfaenol. Rhaid i wythïen weldio pibell wedi'i weldio â gwrthiant trydan Gradd B gael ei thrin â gwres ar ôl ei weldio.
Gofynion Cemegol
| Math E | Math F | ||||
| (trydan- ymwrthedd weldio) |
(ffwrnais- pibell wedi'i weldio) |
||||
| Gradd A | Gradd B | Gradd A | |||
| Carbon uchafswm. % | 0.25 | 0.30* | 0.3 | ||
| Manganîs % | 0.95 | 1.2 | 1.2 | ||
| Ffosfforws, uchafswm. % | 0.05 | 0.05 | 0.05 | ||
| Sylffwr, uchafswm. % | 0.045 | 0.045 | 0.045 | ||
| Copr, uchafswm.% | 0.40 | 0.40 | 0.4 | ||
| Nicel, max. % | 0.40 | 0.40 | 0.4 | ||
| Cromiwm, uchafswm. % | 0.40 | 0.40 | 0.4 | ||
| Molybdenwm, uchafswm. % | 0.15 | 0.15 | 0.15 | ||
| Fanadiwm, uchafswm. % | 0.08 | 0.08 | 0.08 | ||
| *Ar gyfer pob gostyngiad o dan {{0}.01% yn is na’r uchafswm carbon penodedig, caniateir cynnydd o 0.06% manganîs uwchlaw’r uchafswm penodedig hyd at uchafswm o 1.65% (nid yw’n berthnasol i SA53) . | |||||
Amrywiadau a Ganiateir mewn Trwch Waliau
Ni fydd y trwch wal lleiaf ar unrhyw bwynt yn fwy na 12.5% o dan y trwch wal enwol a nodir.
Amrywiadau a Ganiateir mewn Pwysau fesul Troedfedd
Plws neu finws 10%
Amrywiadau a Ganiateir mewn Diamedr Allanol
Ni fydd Diamedr Allanol ar unrhyw bwynt yn amrywio o'r safon a nodir yn fwy na:
Gofynion Tynnol
| Trydan-ymwrthedd-weldio | Parhaus-Wedi'i Weldio | |||
| Gradd A | Gradd B | |||
| Cryfder Tynnol, min., psi | 48,000 | 60,000 | 45,000 | |
| Yield Nerth, min., psi | 30,000 | 35,000 | 25,000 | |
Profi Hydrostatig
Pennir pwysau prawf archwilio hydrostatig ar gyfer pen plaen a phibell edau a chyplysu. Rhaid cynnal pwysau hydrostatig am ddim llai na 5 eiliad ar gyfer pob maint o bibell weldio di-dor a gwrthiant trydan.
Profion Mecanyddol Penodedig
Prawf Tynnol - Angen traws ar ERW ar gyfer NPS 8 a mwy.
| Gradd y Tro | Diamedr Mandrel | ||
| At Ddefnydd Arferol A53 | 90 | 12 x nom dia. o bibell | |
| Ar gyfer Torri Agos | 180 | 8 x nom dia. o bibell |
Prawf Gwastadu - NPS 2 a waliau XM mwy a goleuach.
Hydoedd
| Pwysau Safonol | |
| Ar hap Sengl - 16′ – 22′. Gall 5% fod yn uniadau. Os Daw Plaen i Ben - 5 gall % fod yn 12′ – 16′. | |
| Ar Hap Dwbl - Hyd Byrraf 22′, isafswm cyfartalog archeb 35′. | |
| Cryf Ychwanegol a Dwbl Ychwanegol Cryf | |
| Ar hap Sengl - 12′ -22′. gall 5% fod yn 6′ – 12′. | |
| Ar hap Dwbl (XS ac ysgafnach) - Hyd Byrraf 22′, isafswm cyfartalog archeb 35′. | |
| Hyd yn hirach na hap sengl gyda thrwch wal yn drymach na XS yn amodol ar drafodaeth. | |
Marciau Gofynnol ar Bob Hyd
(Ar Tagiau sydd ynghlwm wrth bob Bwndel rhag ofn y bydd Pibell wedi'i Bwndelu)
