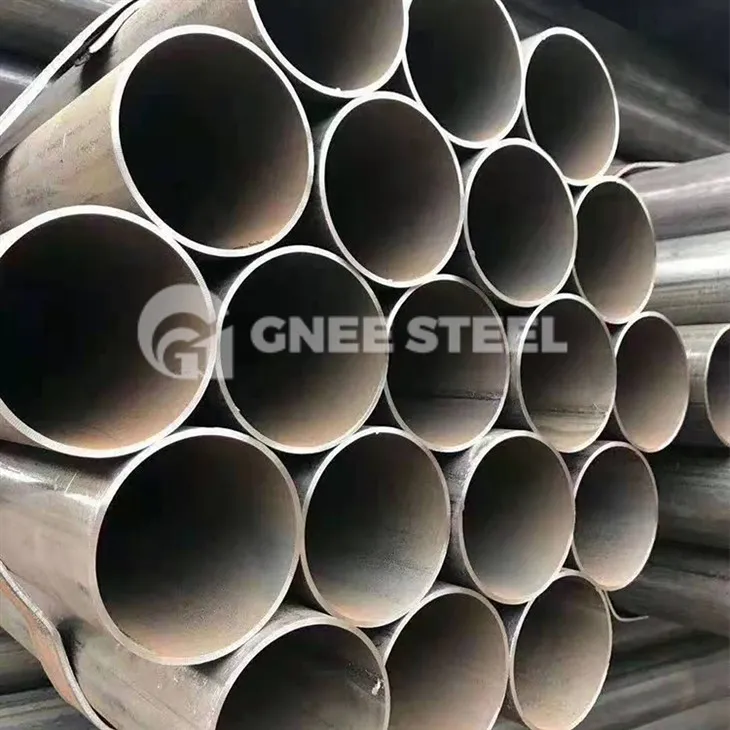

A691 1 Tiwb CR Class23

Mae pibell weldio CR Dosbarth 23 yn bibell dur weldio aloi cromiwm-molybdenwm tymheredd uchel safonol Americanaidd, a weithgynhyrchir gan broses weldio ymasiad trydan, ac a gynlluniwyd ar gyfer amodau gwaith eithafol.
Anfon ymchwiliad
Sgwrs Nawr
Cyflwyniad Cynnyrch

Mae pibell weldio CR CL23 yn bibell weldio ymasiad trydan aloi cromiwm-molybdenwm o safon Americanaidd. 1Mae CR yn cynrychioli cyfansoddiad cemegol gwahanol raddau o dan safon A691, ac mae CL23 yn nodi prawf pwysedd a phrawf radiograffig pibell wedi'i weldio.
Yn ôl manyleb A691, dylid profi pibell CL23 yn unol â manyleb A530 / A530M "Gofynion Prawf Hydrostatig".



Manteision pibell weldio A691 1CR CL23:

  • ‌Tymheredd uchel a gwrthiant pwysedd uchel‌: Mae aloi Cr-Mo yn gwrthsefyll anffurfiad creep o dan dymheredd uchel parhaus, ac mae gradd Dosbarth 23 yn cefnogi pwysau dylunio uwch.
  • Amnewidiad economaidd: Gall ddisodli pibellau di-dor o'r un cyfansoddiad (fel SA-335P22), gan leihau cost pibellau diamedr mawr fwy na 30%.
  • ‌Gallu addasu‌: Yn cefnogi addasu manylebau gyda thrwch wal o 8-45mm a diamedr allanol o 406-1422mm.



TABL 1 Deunyddiau Plât
Gradd Pibell Math o Dur Manyleb ASTM HB, uchafswm A
Rhif Gradd
1CR 1 % cromiwm, 1 ⁄ 2 % dur molybdenwm A387/A387M 12 201



TABL 2 Paramedrau Triniaeth Wres A
Gradd Pibell ASTM
Manyleb
Ôl-Weld Heat-Treat
Amrediad Tymheredd
(Lleihau Straen), gradd F ( gradd )
Normaleiddio
Tymheredd,
max oni bai
nodir fel arall,
gradd F ( gradd )
quenching
Tymheredd,
max oni bai
nodir fel arall, gradd F ( gradd )
Tymheredd tymherus,
mun, gradd F ( gradd )
1CR A387/A387M 1100 i 1350 [590 i 730] 1850 [1010] 1700 [925] 1150 i 1375 [620 i 745]



Mae dynodiadau dosbarth fel a ganlyn
Dosbarth Triniaeth wres ar bibell Radiograffeg,
gwel Adran
Prawf pwysau,
gwel Adran
23 lleddfu straen, gweler 5.3.1 dim 8.3




Cymwysiadau o A691 1CR Class23 EFW Pipe

Chemical Plant
Planhigyn Cemegol
Gas Plant
Planhigyn Nwy
Power Plant
Gwaith Pŵer

Ceisiadau
Yn seiliedig ar dymheredd uchel a pherfformiad pwysedd uchel, fe'i defnyddir yn bennaf yn y meysydd canlynol:

  • System ynni a phŵer ‌

Piblinellau stêm tymheredd uchel mewn gweithfeydd pŵer thermol (>500 gradd), megis prif bibellau trosglwyddo stêm a phibellau cysylltu boeler.

Piblinellau ategol mewn systemau ynni niwclear, y mae angen iddynt fodloni sefydlogrwydd pwysedd uchel hirdymor.

  • Diwydiant cemegol a phetrolewm ‌

Piblinellau adweithydd mewn purfeydd olew, tiwbiau ffwrnais cracio tymheredd uchel, sy'n gallu gwrthsefyll cyfryngau cyrydol (fel hydrogen sylffid a hydrocarbonau tymheredd uchel).

Piblinellau diamedr mawr ar gyfer nwy naturiol neu hylifau cemegol (gall diamedr allanol gyrraedd 1422mm).

  • Offer diwydiannol

Llewys silindr hydrolig peiriannau trwm, rhannau weldio llestr pwysedd
