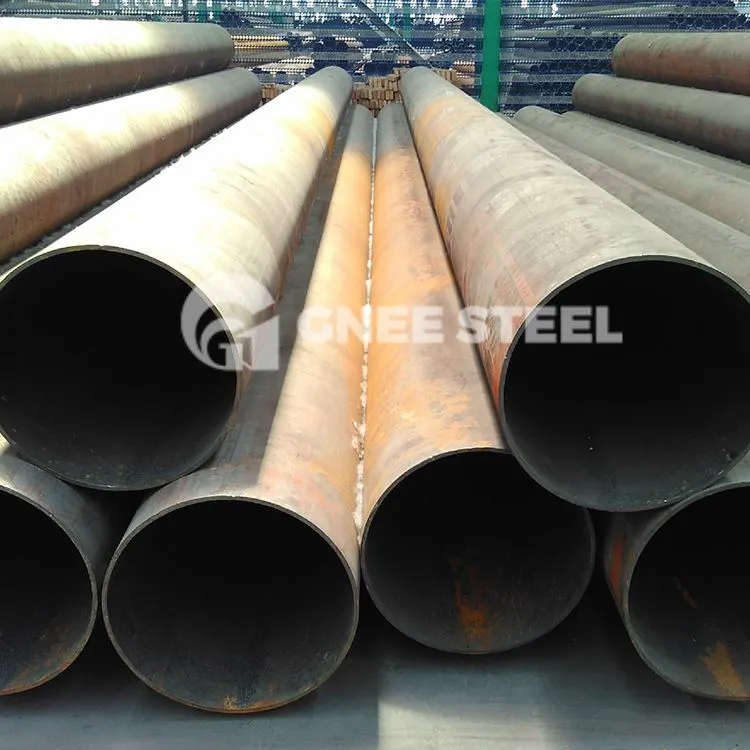

Tiwbiau ASTM A178 ERW

Mae weldio gwrthiant yn broses o weldio trwy gymhwyso pwysau trwy electrod ar ôl i'r weldiadau gael eu cydosod, gan ddefnyddio'r gwres gwrthiant a gynhyrchir gan symudiad cerrynt trydan trwy arwynebau cyswllt y cymalau a'r ardaloedd cyfagos.

• Safonau: ASTM a178 (ASME Sa178)

Gradd: Gradd A Gradd C Gradd D

Maint: OD 1/2 mewn-5mewn(12.7-127mm)

Trwch wal:{{0}}.035in-0.360in(0.{5}}.1mm)

• Cyfansoddiad Cemegol ASTM A178

Elfen %	ASTM A178 Gr A/SA178A	ASTM A178 Gr C/SA178C	ASTM A178 Gr D/SA178D
	Dur carbon isel	Dur carbon canolig	Dur Manganes
C	0.06-0.18	0.35 Uchafswm	0.27 Uchafswm
Mn	0.27-0.63	0.80 Uchafswm	1.00-1.50
P	0.035	0.035	0.030
S	0.035	0.035	0.015
Os	...	...	0.10 Munud.

• Eiddo Mecanyddol ASTM A178

Eitem	ASTM A178 Gr A/SA178A	ASTM A178 Gr C/SA178C	ASTM A178 Gr D/SA178D
Cryfder tynnol, min, ksi [MPa]	47[325]	60[415]	70[485]
Cryfder cynnyrch, min, ksi [MPa]	26[180]	37[255]	40[275]
Elongation mewn 2 modfedd neu 50mm, min, %	35	30	30
Ar gyfer profion stribed hydredol mae didyniad ar gyfer	1.50A	1.50A	1.50A
Gostyngiad pob 1⁄32-mewn[0.8mm] mewn trwch wal o dan 5⁄16 modfedd. [8mm]
O'r ehangiad lleiaf sylfaenol, gwneir y pwyntiau canrannol canlynol

• Diamedr y tu allan a Thrwch Wal Goddefiant tiwbiau ASTM A178

Y tu allan Diamedr tol		Trwch wal tol
OD <50	�% B1% 7b{0}}.05mm	S < 4mm	±12.5%
OD > 50	±1%	4--20mm	+15/-12.5%
		S Mwy na neu'n hafal i 20mm	±12.5%

Mathau o weldio ymwrthedd

1. weldio sbot
Mae weldio sbot yn cael ei ymgynnull i mewn i gymal lap, a'i wasgu rhwng y ddau electrod, y defnydd o wres ymwrthedd i doddi'r metel sylfaen, ffurfio dull weldio ymwrthedd cymalau weldio. Dylid defnyddio weldio sbot ar gyfer weldio plât tenau.
Proses weldio sbot:
(1) rhag-bwysau, er mwyn sicrhau cysylltiad da â'r darn gwaith.
(2) pŵer, fel bod ffurfio cnewyllyn weldio a chylch plastig.
(3) gofannu torbwynt, fel bod y craidd tawdd yn y pwysau o dan y camau gweithredu parhaus o grisialu oeri, ffurfio meinwe trwchus, dim crebachu, craciau yn y cymalau weldio.
2. Weldio sêm
Mae weldio sêm yn cael ei ymgynnull i mewn i gymalau lap neu gasgen, a'i osod rhwng y ddau electrod rholer, y weldiadau rholer dan bwysau a chyflenwad pŵer cylchdroi, parhaus neu ysbeidiol, gan ffurfio dull weldio ymwrthedd weldio parhaus.
Dylid defnyddio weldio sêm i weldio sêm fwy rheolaidd, gofynion strwythur y sêl, trwch plât o'r un peth yn y 3mm canlynol.
3. weldio casgen
Butt weldio yw gwneud y weldment ar hyd y cyswllt wyneb cyfan weldio ymwrthedd weldio dull.
(1) weldio casgen ymwrthedd
Weldio casgen ymwrthedd yw cydosod y weldment i mewn i gasgen ar y cyd, fel bod yr wyneb diwedd mewn cysylltiad agos â'r defnydd o ymwrthedd gwres gwresogi i gyflwr plastig, ac yna yr adran ac yn gyflym cymhwyso'r grym gofannu uchaf i gwblhau'r dull weldio .
Dylid defnyddio weldio casgen ymwrthedd ar gyfer trawstoriad syml, diamedr neu hyd ochr yn llai na 20mm ac nid yw gofynion cryfder yn rhy uchel.
(2) weldio casgen fflach
Mae weldio casgen fflach wedi'i ymgynnull i mewn i gymalau casgen, gan gysylltu'r cyflenwad pŵer, fel bod ei wyneb diwedd yn agos yn raddol i gyflawni cyswllt lleol, y defnydd o wres ymwrthedd i wresogi'r pwyntiau cyswllt hyn, o dan weithred cerrynt uchel, gan arwain at fflach, fel bod y metel diwedd toddi tan ddiwedd dyfnder penodol o fewn cwmpas tymheredd a bennwyd ymlaen llaw, pŵer i ffwrdd ac yn gyflym yn berthnasol frig y grym gofannu i gwblhau'r dull weldio.
Mae ansawdd weldio ar y cyd fflach yn well na weldio gwrthiant, mae priodweddau mecanyddol y weldiad a'r deunydd sylfaen yn gymaradwy, ac nid oes angen glanhau'r cyd cyn weldio'r wyneb wedi'i weldio ymlaen llaw.
Defnyddir weldio casgen fflach yn gyffredin wrth weldio weldiadau pwysig. Gellir ei weldio gyda'r un metel, gellir ei weldio hefyd metelau annhebyg; gellir ei weldio 0.01mm gwifren, gall hefyd gael ei weldio 20000mm o wiail metel a phroffiliau.

Pibell Dur A178 ERW
