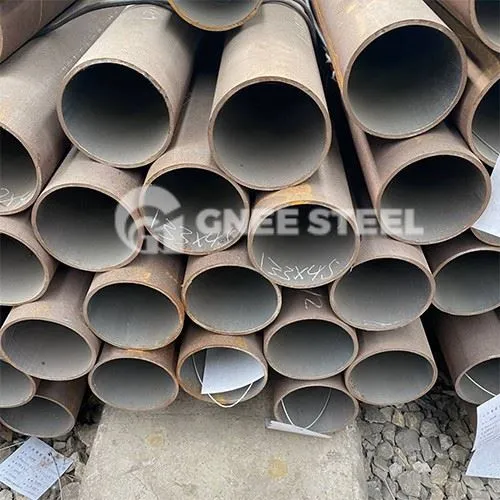

Pibell Dur Strwythurol BS1387 ERW

Mae pibellau strwythurol BS 1387 yn bibellau dur edafedd a soced safonol Prydeinig ar gyfer cludo hylifau. Maent yn dod mewn dau fath o cotio: du (heb ei orchuddio) neu galfanedig (wedi'i orchuddio â sinc). Mae'r triniaethau diwedd pibell yn cynnwys pennau plaen, pennau edafu mewnol, neu bennau edafu allanol, sy'n addas ar gyfer gwahanol ddulliau cysylltu.

BS1387 Manyleb Pibell Wedi'i Weldio Strwythurol

Diamedr y tu allan:	21.4mm-508}.0}mm	Trwch:	1mm-30mm
Hyd:	3-12m	Uwchradd neu beidio:	Anuwchradd
Siâp Adran:	Rownd	Techneg:	ERW
Diwedd Gorffen:	Addysg Gorfforol, BE	Triniaeth arwyneb:	Farnais wedi'i baentio, wedi'i baentio'n ddu
Aloi neu Beidio:	Di-aloi	Ardystiad:	CE, ISO, BV, SGS, SONCAP
Man Tarddiad:	Henan, Tsieina	Gradd:	Gradd B, Q235, Q345, Q195
Safon:	BS1387, ASTM A53, API 5L, JIS G3454, BSEN10210, EN10219

Cyfansoddiad cemegol a phriodweddau mecanyddol ar dymheredd ystafell
Cyfansoddiad cemegol (Ladle)				Priodweddau mecanyddol ar dymheredd ystafell
C Max.	Mn Max.	P Max.	S Max.	Cryfder Tynnol, Rm	Cryfder Cynnyrch, Re (min.)	Elongation ar Hyd Mesur L{{0}}.65 S0 A (mun.)
%	%	%	%	N/mm2	N/mm2	%
0.2	1.2	0.045	0.045	320 i 460	195	20

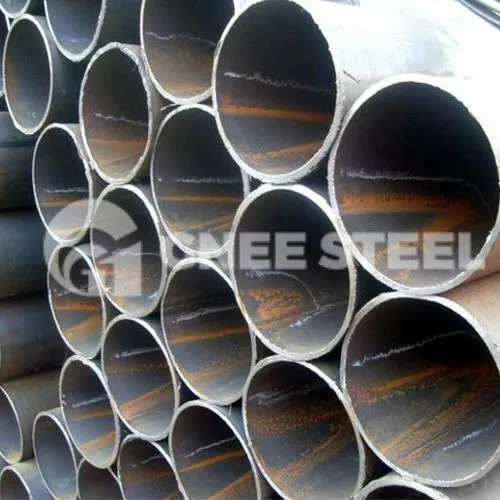

Pibell Dur BS1387 ERW











































BS 1387 Profi Pibellau Dur Wedi'i Weldio:

1. Prawf Perfformiad Tynnol
Mesur Cryfder Tynnol: Cryfder tynnol yw'r straen sy'n cyfateb i'r grym mwyaf a ddefnyddir.
Mesur Cryfder Cynnyrch Uchaf: Gellir pennu hyn o'r gromlin estyniad grym neu'r arddangosfa grym brig. Fe'i diffinnir fel y straen sy'n cyfateb i'r grym mwyaf cyn y gostyngiad cyntaf mewn grym. Cyfrifir cryfder cnwd uchaf trwy rannu'r grym hwn ag arwynebedd trawsdoriadol gwreiddiol y sbesimen.
Mesur Elongation ar ôl Torri Esgyrn: Dylid gosod rhannau toredig y sbesimen gyda'i gilydd yn ofalus i alinio'r echelin. Dylid cymryd mesurau arbennig i sicrhau cyswllt priodol rhwng y rhannau sydd wedi torri cyn mesur hyd y mesurydd ar ôl torri asgwrn. Yna cyfrifir yr hiriad ar ôl torri asgwrn gan ddefnyddio'r fformiwla briodol.

2. Prawf Perfformiad gwastad
Rhoddir y sbesimen rhwng dau blât y peiriant profi, gan sicrhau y caniateir i ymylon y sbesimen gael eu talgrynnu neu eu siamffro gan ddefnyddio ffeil neu ddulliau eraill. Dylai lled y platiau fod yn fwy na lled y sbesimen gwastad. Mae'r platiau'n cael eu symud i gyfeiriad perpendicwlar i echel hydredol y bibell, gyda chyfradd symud heb fod yn fwy na 25mm / min. Ar ôl y prawf, arsylwir y sbesimen heb ddefnyddio chwyddwydr. Os na chanfyddir craciau gweladwy, ystyrir bod y sbesimen yn gymwys. Ni ddylai cracio bach ar ymylon y sbesimen fod yn sail ar gyfer gwrthod.
