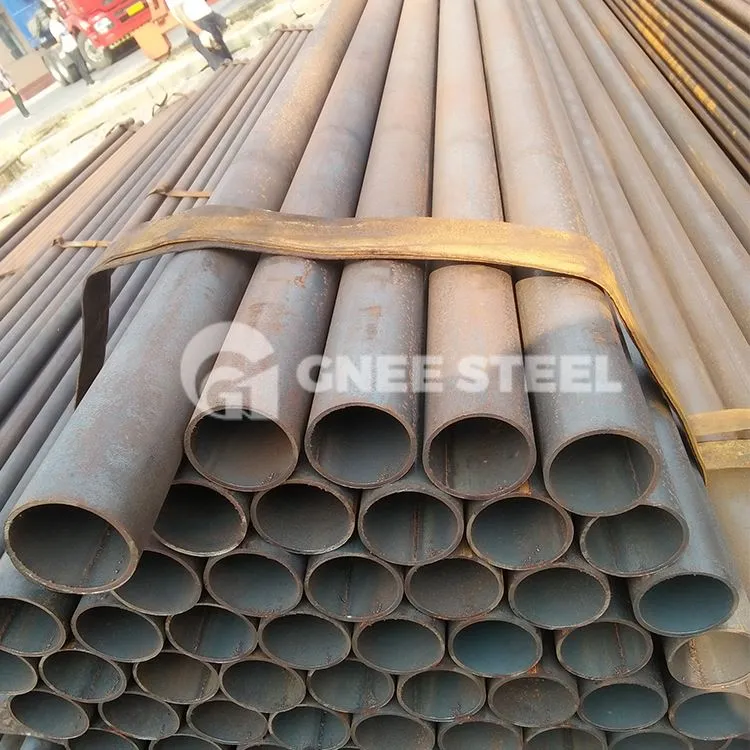

EN10217-1 P195 TR2 Pibell Dur Wedi'i Weldio at Ddiben Pwysedd

EN10217-1 Manyleb Tiwbio Dur P195 TR2 ERW

maint yn Mm	5 I 1219.2
Atodlen	Atodlen XS, Atodlen 160, Atodlen 40, Atodlen XXS, Atodlen 80 Cyflenwr a Gwneuthurwr
Safonol	EN, DIN, GB, JIS, AISI, ASME, ASTM
Maint Pibell Wedi'i Weldio mewn MM	5 i 1219.2
Hyd	Ar hap Dwbl, Hap Sengl, Hyd Safonol a Torri
Gorffen	BA, caboledig, AP, MF
Ffurf	Sgwâr, Hydrolig, hirsgwar, Clad, U plygu, Boeler, Hollow, LSAW, Syth, Crwn,
Wal Trwch mewn modfedd	{{0}}.020 i 0.220
Diwedd	Beveled, Plaen, Treaded
Marcio Pibellau	Mae'r holl bibellau wedi'u marcio fel a ganlyn: Enw'r Cyflenwr neu'r Gwneuthurwr, Safonol, Gradd, OD, Trwch, Hyd, Rhif Gwres

EN 10217-1 P195 TR2 Welding Round PipeWelding Pipe Rownd Cyfansoddiad cemegol

Gradd dur		C Max.	S max.	Mn Max.	P Max.	S Max.	Cr Max.	Mo Max.	Ni Max.	Al Munud.	Cu Max.	Nb max.	Ti Max.	V Max.	Cr+Cu+Mo+Ni max.
Enw dur	Rhif dur
P195TR2	1.0108	0,13	0,35	0,70	0,025	0,020	0,30	0,08	0,30	0,02	0,30	0,010	0,04	0,02	0,70

EN10217-1 P195 TR2 Tiwbiau Dur Wedi'u Weldio Priodweddau Mecanyddol

Graddau dur		Priodweddau tynnol					Effaith eiddo
Enw dur	Rhif dur	Cryfder cnwd uchaf REhmin ar gyfer T mm   T d 16 16 < T d 40 Mpa		Cryfder Tynnol RmMPa	Ymestyn A munud. % b c		Isafswm egni cyfartalog wedi'i amsugno KV J ar dymheredd o raddau
							l		t 0
					l	t	0	-10
P195TR2	1.0108	195	185	320-440	27	25	40	28	27

EN10217-1 P195 TR2 Amodau Gweithgynhyrchu Pibellau Wedi'u Weldio â Gwrthiant Trydan a Chyflenwi

Llwybr N gradd	Proses Gweithgynhyrchu		Llwybrau gweithgynhyrchu		Amod Cyflwynoa	Perthnasolam ansawdd
	Proses	Symbol	Deunydd cychwyn	Ffurfio gweithrediad
						TR1	TR2
1a	Trydan wedi'i weldio b	EW	Fel (poeth) stribed rholio	Ffurfio oer (+ weldio)	Fel weldio	X	-
1b					NW	x	-
1c					NP	x	x
2a			Normaleiddio stribed rholio		Fel weldio	x	-
2b					NW	x	x
2c					NP	x	x
3			Fel (poeth) rholio neu normaleiddio rholio stribed	Ffurfio oer (+ weldio) + ymestyn poeth wedi'i leihau ar dymheredd rheoledig i roi cyflwr normaleiddio	NR	x	x
4			Rholio oer + lleddfu straen	Ffurfio oer (+ weldio)	NP	x	x
11a	Arc-weldio tanddwr   – Gwythïen hydredol neu - wythïen helical	SAW: -SAWL     -SAWH	Fel (poeth) plât rholio neu stribed	Ffurfio oer (+ weldio)	Fel weldio	x	-
11b					NW	x	-
11c					NP	x	x
12a			Normaleiddio plât rholio neu stribed	Ffurfio oer (+ weldio)	Fel weldio	x	x
12b					NW	x	x
12c					NP	x	x
13a			Fel yn llinellau 11 neu 12	Wedi'i ffurfio'n normaleiddio (+ wedi'i weldio)	Fel weldio	x	x
13b					NW	x	x
13c					NP	x	x
21	Wedi'i weldio'n barhaus, dim ond ar gyfer graddau dur P195 a P235 gyda D d 114,3 mm	BW	Fel (poeth) stribed rholio	Ffurfio poeth (+ weldio)	Fel weldio	x	-
a Fel weldio=dim triniaeth wres; NP=Pibell lawn wedi'i normaleiddio ; NW=Parth weldio wedi'i normaleiddio; NR= Wedi'i rolio wedi'i normaleiddio b Ar gyfer tiwbiau o ansawdd TR2 , dim ond weldio amledd uchel, amledd lleiaf 100 kHz, (symbol=HFW) a ganiateir.

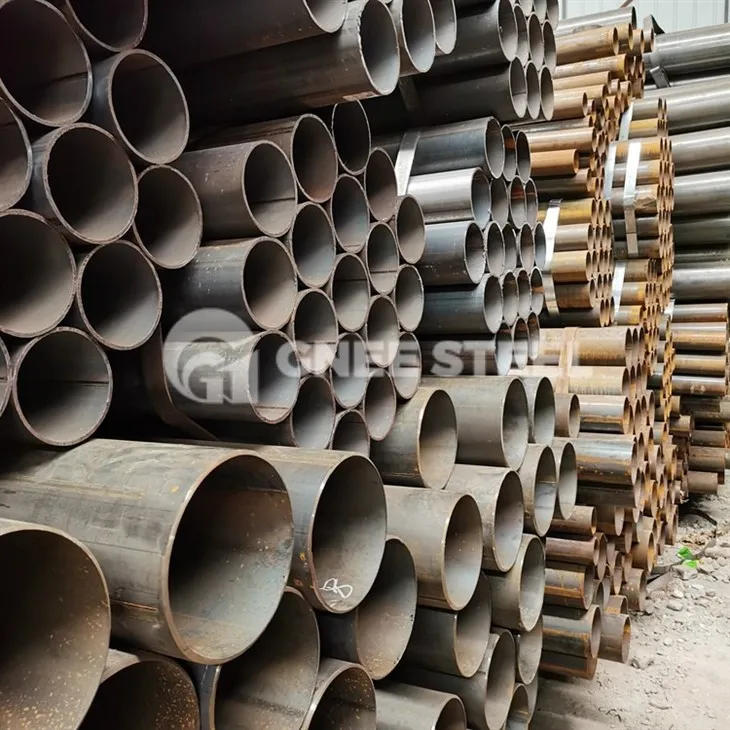

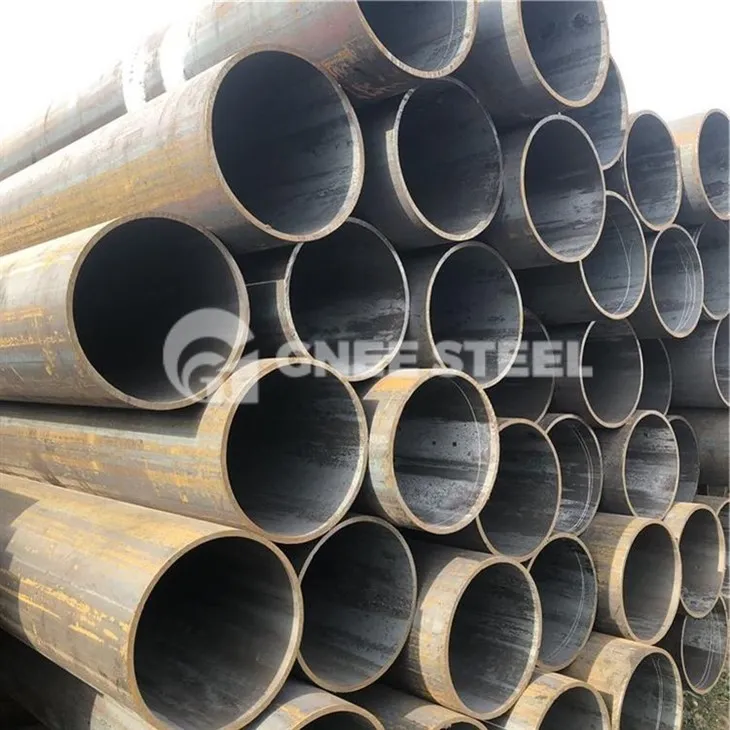

EN10217-1 P195 TR2 Pibell Dur Wedi'i Weldio











































GNEE EN10217 P195 TR2 ERW Pibell ar Werth

• EN10217-1 P195 TR2 Pibell Wacáu Tenau Weldio
• EN10217-1 P195 TR2 Pibell Dur Carbon ERW
• EN10217-1 P195 TR2 Weldio Tiwbiau Hirsgwar
• EN10217-1 P195 TR2 Pibell Wedi'i Weldio Amledd Uchel

Gwasanaethau GNEE

• Gwasanaethau Pibell Dur Personol: trwch, lled, hyd, wyneb, ac ati.
• Gwasanaethau Prosesu Pibellau Dur: rhigolio, beveling, edafu, torri, cotio, ac ati.
• Gwasanaethau Arolygu Pibellau Dur: archwilio ymddangosiad, dadansoddi elfennau cemegol, profi perfformiad corfforol, profion annistrywiol, profion cerrynt eddy, profion hydrostatig, profi effaith, profion fflachio, ac ati.

Prawf Pibell GNEE



Tagiau poblogaidd: cy10217-1 p195 tr2 pibell ddur wedi'i weldio at ddiben pwysau, Tsieina en10217-1 p195 tr2 pibell ddur wedi'i weldio ar gyfer gweithgynhyrchwyr pwrpas pwysau, cyflenwyr
