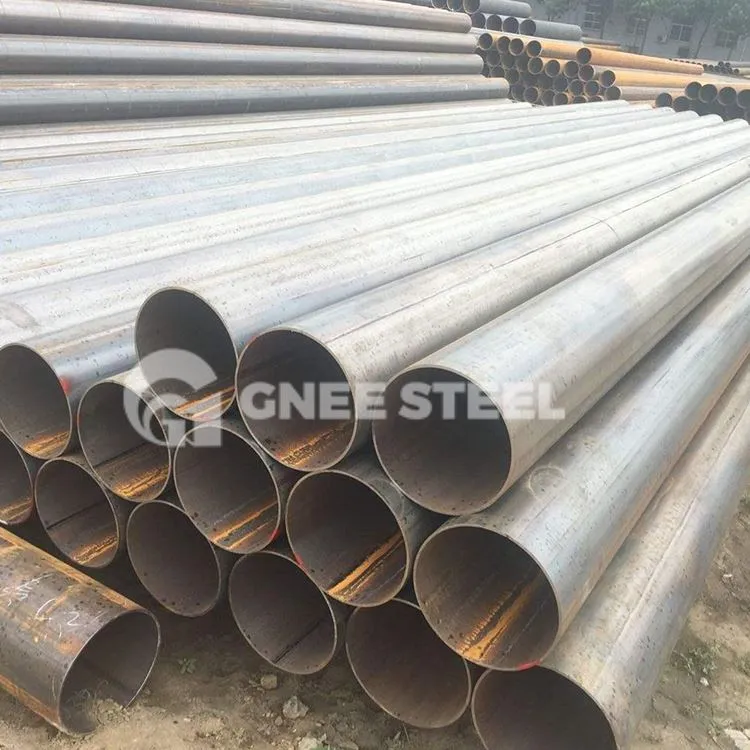

Pibell Dur ERW JIS G3444
Mae'r Safon Ddiwydiannol Japaneaidd hon yn nodi pibellau dur carbon i'w defnyddio mewn peirianneg sifil, adeiladu, tyrau dur, sgaffaldiau, pentyrrau, braces, a gosodiadau eraill.
Anfon ymchwiliad
Sgwrs Nawr
Cyflwyniad Cynnyrch
Ar gyfer pentyrrau dur sylfaen, mae'r safon hon yn berthnasol i bibellau dur wedi'u weldio â diamedr allanol llai na 318.5mm yn unig; ar gyfer pentyrrau dur gwrth-dirlithriad, dim ond i bibellau dur di-dor a phibellau dur wedi'u weldio sydd â diamedr allanol llai na 318.5mm y mae'r safon hon yn berthnasol. Amrediad maint cymwys y safon hon fel arfer yw 21.7 i 10 16.0mm mewn diamedr allanol.
| Nwydd | Pibell Dur Strwythurol JIS G 3444 ERW | ||||
| Diamedr allanol | ERW / HFW | LSAW / DSAW | SSAW / HSAW | RHS | SHS |
| 1/}8 - 20 modfedd (10.3 - 508 mm) |
12 - 56 modfedd (323.8 - 1,420 mm) |
8 - 126 modfedd (219.1 - 3,200 mm) |
40 x 20 mm - 1,000 x 800 mm |
15 x 15 mm - 1,000 × 1,000 mm |
|
| trwch wal | 0.4 - 16 mm | 6.0 - 40 mm | 6.0 - 26 mm | 1.0 - 30 mm | 0.6 - 30 mm |
| Hyd | 5.8 ~ 12.0 m neu ar ofynion cwsmeriaid | ||||
| Safonol | GB/T 3091, GB/T 13793, ASTM A252, ASTM A53, ASTM A500, EN 10210, EN 10219, API 5L, DIN 1626/1615, DIN 17120, ac ati. | ||||
| Gradd | SS400, Q235, Q345, Q460, A572 Gr.50, Gr.1/Gr.2/Gr.3, S235, S275, S355, Gradd A/B, X42, X52, X60, X70, ac ati. | ||||
| Arwyneb | Ansawdd cysefin (paent lliw moel, olewog, 3LPE, neu driniaeth gwrth-cyrydol arall) | ||||
| Arolygiad | Gyda Chyfansoddiad Cemegol a Dadansoddi Priodweddau Mecanyddol; Arolygiad Dimensiynol a Gweledol, hefyd gydag Arolygiad Annistrywiol. |
||||
| Cais | strwythur, prosiectau twr trosglwyddo pŵer trydan, pentyrru, peirianneg piblinellau dŵr, olew a nwy, diwydiant mecanyddol, prosiectau trefol, ffyrdd a'i gyfleusterau ategol, ac ati. | ||||
| Pacio | Allforio safonol, mewn swmp / bwndeli / bagiau ffabrig neilon gyda phacio seaworthy; neu yn unol â gofynion cwsmeriaid. |
||||
| Amser Cyflenwi | 1. 20-45 diwrnod ar ôl derbyn blaendal neu gadarnhau L/C 2. Yn dibynnu ar faint eich archeb |
||||
| Telerau Talu | 1. T/T: 30% T/T ymlaen llaw, copi balans o 70% o B/L 2. L/C: ar yr olwg 3. T/T ac L/C: 30% T/T ymlaen llaw, 70% L/C |
||||
| Porthladd | Prif borthladd Tsieina | ||||
Cyfansoddiad Cemegol O Jis G3444
| Symbol o Radd | C | Si | Mn | P | S |
| JIS G3444 STK 290 | – | – | – | 0.050max | 0.050max |
| JIS G3444 STK 400 | 0.25max. | – | – | 0.040max | 0.040max |
| JIS G3444 STK 490 | 0.18max. | 0.55max. | 1.65max. | 0.035max. | 0.035max. |
| JIS G3444 STK 500 | 0.24max. | 0.35max. | 0.30 i 1.30 | 0.040max | 0.040max |
| JIS G3444 STK 540 | 0.23max. | 0.55max. | 1.50 uchafswm. | 0.040max | 0.040max |
| Nodiadau: 1. Os oes angen, gellir ychwanegu elfennau aloi eraill na'r rhai a roddir yn y tabl hwn. 2. Ar gyfer STK540, gellir cytuno ar gyfansoddiad cemegol tiwbiau o drwch wal dros 12.5 mm rhwng y prynwr a'r gwneuthurwr. |
|||||
Priodweddau Mecanyddol Jis G3444
| Symbol o Radd |
Cryfder Tynnol N/mm2 |
Pwynt Cynnyrch neu Straen Prawf N/mm2 |
Weld Tynnol N/mm2 |
Gwastadu Cryfder Gwrthiant | Bendability | |
| Pellter rhwng Platiau Fflat (H) | Ongl Plygu, a) | Y tu mewn i Radiws | ||||
| Diamedr Allanol Perthnasol | ||||||
| Pob Diamedr Allanol | Pob Diamedr Allanol | Pob Diamedr Allanol | Pob Diamedr Allanol | 50 mm neu lai | ||
| JIS G3444 STK 290 | 290 mun. | – | 290 mun. | 2/3D | 90 gradd | 6D |
| JIS G3444 STK 400 | 400 mun. | 235 mun. | 400 mun. | 2/3D | 90 gradd | 6D |
| JIS G3444 STK 490 | 490 mun. | 315 mun. | 490 mun. | 7/8D | 90 gradd | 6D |
| JIS G3444 STK 500 | 500 mun. | 355 mun. | 500 mun. | 7/8D | 90 gradd | 6D |
| JIS G3444 STK 540 | 540 mun. | 390 mun. | 540 mun. | 7/8D | 90 gradd | 6D |
| NODYN 1 Yn y tabl hwn, mae D yn golygu diamedr allanol y tiwb. NODYN 2 1 N/mm 2=1 MPa Nodyn a) Rhaid mesur yr ongl blygu o fan cychwyn y tro. |
||||||
Pibell JIS G3444 ERW
