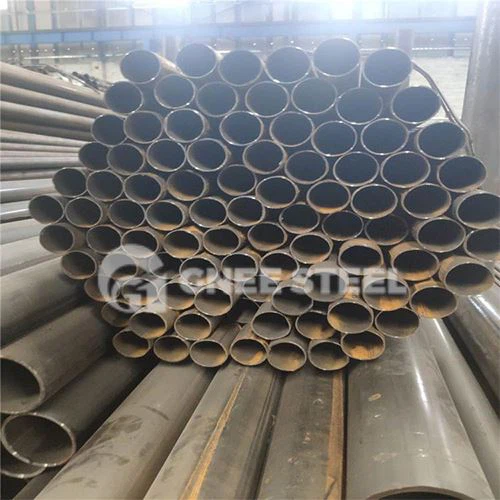

SA 178 Tiwb Boeler Gradd D



Mae tiwb boeler A178 GRD yn diwb dur carbon wedi'i weldio â gwrthiant trydan sy'n cydymffurfio â safonau Americanaidd, a ddefnyddir yn nodweddiadol mewn boeleri, cyfnewidwyr gwres, a superheaters mewn offer tymheredd uchel a gwasgedd uchel.

SA 178 Manyleb Tiwb Boeler GrD ERW

Safonol	A178/ SA178 ERW Boeler Dur Carbon a Thiwbiau Gwresogydd Gwych
OD	12.7-127mm
WT	0.9-9mm
Hyd	6-25m
Deunydd	Carbon
Math	ERW (Gwrthsefyll Trydan wedi'i Weldio)
Amod danfon	Cyflwr oer neu driniaeth wres
Amser dosbarthu	35-45 diwrnod ar ôl derbyn blaendal o 30% ymlaen llaw

Cyfansoddiad Cemegol Pibell Wedi'i Weldio ASTM A178 GrD

Elfen %	Dur carbon isel	Dur carbon canolig	Dur Manganes
C	0.06-0.18	0.35 Uchafswm	0.27 Uchafswm
Mn	0.27-0.63	0.80 Uchafswm	1.00-1.50
P	0.035	0.035	0.030
S	0.035	0.035	0.015
Si	...	...	0.10 Munud.

Tiwbiau ASTM A178 GrD ERW











































Mae pibellau weldio A178 GRD yn cael profion ultrasonic corff llawn, sy'n cynnwys dull cyswllt uniongyrchol a dull trochi yn bennaf.

1. Dull Cyswllt Uniongyrchol:
Mae'r stiliwr ultrasonic wedi'i orchuddio â haen denau o asiant cyplu rhwng y stiliwr a'r arwyneb prawf, gan ganiatáu cyswllt uniongyrchol. Mae'r dull hwn yn gyfleus i'w weithredu, yn cynhyrchu graffeg arolygu syml, ac mae'n hawdd ei ddehongli gyda sensitifrwydd canfod diffygion uchel. Dyma'r dull a ddefnyddir fwyaf mewn profion ymarferol ond mae angen manylder uchel ar yr arwyneb prawf.

2. Dull Trochi:
Mae'r dull hwn yn cynnwys trochi'r stiliwr ultrasonic a'r darn gwaith mewn hylif fel yr asiant cyplu ar gyfer profi. Gall yr hylif fod yn olew neu'n ddŵr. Rhennir y dull trochi ymhellach yn drochi llawn a throchi rhannol.
Mae'r dull hwn yn addas ar gyfer arwynebau garw, yn lleihau traul chwiliwr, yn sicrhau cyplu sefydlog, yn darparu ailadroddadwyedd da o ran canlyniadau canfod, ac yn hwyluso profion awtomataidd. Fodd bynnag, yn y dull trochi, mae yna wanhad sylweddol o donnau sain sy'n ymledu trwy wal y bibell. Ateb gwell yw defnyddio dull ffilm ddŵr yn lle trochi llawn ar gyfer cyplu sain.
