Pibell Llinell ERW API X52 PSL2
YnPibell llinell weldio gwrthiant trydan X52 (ERW)., mae'r dynodiad "X52" yn dynodi cryfder cynnyrch lleiaf o52,000 psi(tua 358 MPa), gan ei ddosbarthu fel cyfrwng-cryfder llinell bibell dur. Mae ei gyfansoddiad cemegol fel arfer yn cynnwys carbon a manganîs fel y prif elfennau aloi, ynghyd â symiau hybrin o silicon, ffosfforws, sylffwr, ac elfennau eraill. Trwy brosesau rholio dan reolaeth ac oeri rheoledig, mae pibell X52 ERW yn cyflawni cydbwysedd cryfder uchel ynghyd â chaledwch a weldadwyedd rhagorol.
Yn nodweddiadol, mae angen pibell llinell X52 i fodloni safonau caledwch effaith tymheredd isel penodol i sicrhau ei bod yn addas i'w defnyddio ar draws ystod amrywiol o amodau amgylcheddol.
Cael Dyfynbris Amser Gwir-: API 5L X52 PSL2 Prisiau Pibellau ERW fesul Metr/Tunnell -Wedi'i ddiweddaru am y tro
Piblinell API 5L X52 PSL1 vs PSL2
| Nodwedd | PSL1 | PSL2 |
| Profi Effaith | Ddim yn Ofynnol | Gorfodol (Prawf CVN) |
| Cyfansoddiad Cemegol | Terfynau Sylfaenol | llymach (Carbon Is, Ffosfforws a Sylffwr) |
| Cyfwerth â charbon (CEq) | Ddim yn Ofynnol | Gorfodol (Uchafswm 0.43% ar gyfer X52) |
| Olrheiniadwyedd | Sylfaenol | Olrhain Llawn (o wres i bibell derfynol) |
| Weldability | Safonol | Superior (oherwydd cemeg rheoledig) |
Manylebau Technegol piblinellau olew a nwy X52 PSL2
Cyfansoddiad Cemegol (Uchafswm %)
Carbon (C): 0.22%
Manganîs (Mn): 1.40%
Ffosfforws (P): 0.025%
Sylffwr (S): 0.015%
Priodweddau Mecanyddol
Cryfder Cynnyrch:360 - 510 MPa (52,200 - 74,000 psi)
Cryfder tynnol:460 - 760 MPa (66,700 - 110,200 psi)
Elongation:Yn seiliedig ar y-ardal drawsdoriadol.
Tabl Cymharu: API 5L X52 PSL2 ERW vs LSAW vs.Pibellau SSAW
| Nodwedd | ERW | LSAW | SSAW |
| Enw Llawn | Gwrthiant Trydan wedi'i Weldio | Arc Tanddwr Hydredol Wedi'i Weldio | Arc Tanddwr Troellog Wedi'i Weldio |
| Deunydd Crai | Coil Dur wedi'i Rolio Poeth (Coil AD) | Plât Dur Trwm | Coil Dur wedi'i Rolio Poeth (Coil AD) |
| Proses Ffurfio | Uchel-weldio Sefydlu Amledd (HFI) drwy allwthio | JCOE neu wasg UOE yn ffurfio | Troellog dirwyn i ben a ffurfio |
| Diamedr y tu allan (OD) | 2" - 24" (60.3mm - 610mm) | 16" - 60" (406mm - 1524mm) | 8" - 100" (219mm - 2540mm) |
| Trwch Wal Uchaf (WT) | Yn deneuach (< 20mm fel arfer) | Ultra{0}}trwchus (hyd at 60mm+) | Cymedrol (fel arfer < 25.4mm) |
| Math Gwyth Weld | Un wythïen hydredol (bron yn anweledig) | Un wythïen hydredol | Un wythïen droellog barhaus |
| Hyd Sêm Weld | Yn hafal i hyd y bibell | Yn hafal i hyd y bibell | Llawer hirach (tua. 1.5–2x hyd pibell) |
| Straen Gweddilliol | Cymharol isel | Isaf (oherwydd Ehangiad Oer) | Uwch |
| Cywirdeb Dimensiwn | Uchel (Unffurf OD a WT) | Uchaf (wedi'i raddnodi gan Ehangu Oer) | Gweddol/Safonol |
| Cydymffurfiaeth PSL2 | Angen Triniaeth Gwres Gêm Weld (HT) llym | Perfformiad rhagorol ym mhob prawf mecanyddol/effaith | Mae angen rheolaeth lem ar sefydlogrwydd ffurfio |
| Cost/Pris | Isaf (Effeithlonrwydd cynhyrchu uchel) | Uchaf (Proses ac offer cymhleth) | Cymedrol (Economaidd ar gyfer diamedrau mawr) |
| Defnyddiau Cyffredin yn S. America | Llinellau casglu, nwy dinas, olew a nwy canol yr afon | -prif linellau nwy pwysedd uchel (pellter hir) | Cludiant dŵr, mwyngloddio slyri, -olew/nwy gwasgedd isel |
Proses gorchuddio Pibellau Llinell Cynnyrch Uchel API 5L X52 PSL2
Proses Gorchuddio 3LPE (Polyethylen 3 Haen)
Dadansoddiad Manwl o'r Strwythur Tair Haen:
- First Layer: Primer - FBE (Fusion Bonded Epoxy; Thickness: >170μm)
Swyddogaeth: Yn glynu'n uniongyrchol i wyneb y bibell ddur ar ôl sgwrio â thywod, gan ddarparu ymwrthedd cyrydiad cemegol rhagorol a gwrthiant uwch i ddatgysylltiad cathodig.
- Ail Haen: Haen Ganolradd - Gludydd (Trwch: 170–250μm)
Swyddogaeth: Yn gweithredu fel "asiant bondio," gan asio'r haen epocsi waelodol yn gadarn gyda'r haen polyethylen uchaf.
- Trydedd Haen: Haen Uchaf - Uchel-Polyethylen Dwysedd (HDPE; Trwch: 1.5–3.5mm)
Swyddogaeth: Yn darparu amddiffyniad mecanyddol cadarn, gan warchod rhag crafiadau wrth drin, pwysedd pridd, lleithder yn mynd i mewn, ac erydiad cemegol.
Manteision:
Bywyd Gwasanaeth Eithriadol: Wedi'i gynllunio'n nodweddiadol ar gyfer abywyd gwasanaeth o 30 i 50 mlynedd.
Anhydreiddedd Ardderchog: Nid yw anwedd dŵr bron yn gallu treiddio i'r haen HDPE.
Cryfder Mecanyddol Uchel: Yn atal difrod i gorff y bibell a achosir gan ôl-lenwi pridd- yn enwedig mewn amgylcheddau cymhleth a nodweddir gan dir creigiog, megis Mynyddoedd yr Andes yn Ne America.
Priodweddau Inswleiddio Trydanol Da.
Anfanteision:
Cyfyngiadau Tymheredd: Yn nodweddiadol wedi'i gyfyngu i dymheredd gweithredu nad yw'n uwch70 gradd i 80 gradd.
Cost: Mwydrudna haenau -haen sengl FBE.
Proses Gorchuddio FBE (Epocsi wedi'i Bond Cyfuno)
Mae FBE yn haen un haen, thermosetting powdr epocsi a ddefnyddir yn eang ar gyfer rhwydweithiau pibellau gorsaf, piblinellau tanfor, ac mewn amgylcheddau lle nad oes angen amddiffyniad mecanyddol hynod gadarn.
- Egwyddor Proses:
Mae powdr epocsi yn cael ei roi trwy chwistrellu electrostatig ar wyneb pibellau dur sydd wedi'u cynhesu ymlaen llaw i rhwng 190 gradd a 230 gradd. Mae'r powdr yn toddi ac yn gwella, gan ffurfio strwythur ffilm trwchus, croesgysylltiedig.
- Manteision:
Adlyniad Eithriadol: Mae bron yn "ffiwsio" ag arwyneb y bibell ddur, gan gynnig ymwrthedd gwell i ddatgysylltiad cathodig.
Gwrthiant Tymheredd Uchel: Gall rhai haenau FBE arbenigol wrthsefyll tymereddau cyfryngau yn amrywio o110 gradd i 150 gradd.
Cais Cyflym: Mae'r broses yn gymharol syml, gan arwain at effeithlonrwydd cynhyrchu uchel.
Cyfeillgar i'r Amgylchedd: Mae'n rhydd o doddydd.
- Anfanteision:
Brittleness: Mae'r cotio yn gymharol denau (300-600 μm fel arfer); o ganlyniad, mae'n agored iawn i niwed-a allai olygu na ellir defnyddio'r bibell-yn ystod trafnidiaeth pellter hir (ee, cludo nwyddau ar y môr i Chile neu Brasil) neu pan fydd pridd ôl-lenwi yn cynnwys creigiau.
Amsugno Dŵr: Pan fydd yn destun trochi hir mewn dŵr, mae ei wrthwynebiad i dreiddiad lleithder ychydig yn israddol i wrthwynebiad haenau 3LPE.
Canllaw Dethol: 3LPE vs FBE (Dewis ar gyfer Piblinellau PSL2 X52)
| Meini Prawf Dethol | Argymhellir: 3LPE | Argymhellir: FBE |
| Amgylchedd Gosod | Piblinellau Claddu ar y Tir, tiroedd cymhleth (mynyddoedd, jyngl, priddoedd cyrydol iawn). | Gorsafoedd uwchben-tir, piblinellau alltraeth (fel haen o dan cotio pwysau concrit), ardaloedd anialwch sych. |
| Tymheredd Canolig | Tymheredd amgylchynol / arferol (< 70°C). | Cludiant -tymheredd uchel (80 gradd - 120 gradd ). |
| Pellter Trafnidiaeth | -pellter hir, cefnfor neu nwyddau tir(angen abrasion eithafol ac ymwrthedd effaith). | Cludiad byr, o fewn-planhigyn, neu gludiant gyda phecynnu amddiffynnol arbenigol. |
| Cymhlethdod Gosod | Uchel(Mae angen llewys crebachadwy gwres (HSS) ar uniadau cae; mae angen manylder technegol uchel). | Cymedrol(Prosesau caenu cymalau maes aeddfed; haws eu trwsio neu gyffwrdd-i fyny). |
| Cyllideb y Prosiect | Cost gychwynnol uwch; yn ddelfrydol ar gyfer targedu prosiectau30+ mlynedd o gynnal a chadw-am ddimgwasanaeth. | Cost gychwynnol is; addas ar gyfer cyllidebau cyfyngedig neu amgylcheddau cyrydol nad ydynt yn-ddifrifol. |
| Cymwysiadau Nodweddiadol | Cefnffyrdd nwy trawsffiniol (ee, De America),mwyngloddio piblinellau slyri, -pwysedd uchel prif gyflenwad olew. | Rhwydweithiau pibellau purfa, terfynellau allforio olew, troadau pibellau gorsaf, a ffitiadau. |
Piblinell gorchuddio GNEE 3LPE ac FBE ar werth
Offer prawf ac archwilio piblinell GNEE API 5L

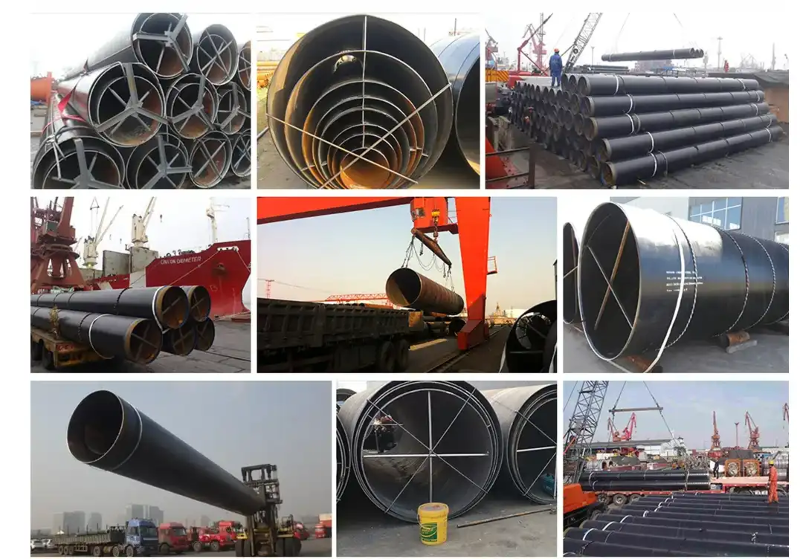

GNEE API 5L X52 PSL2 olew a nwy piblinell pecynnu a llongau
Chwilio am Gyflenwi Cyflym? API 5L X52 PSL2 Llinell Amser Cynhyrchu Pibellau ERW ac Opsiynau Llongau Byd-eang.
FAQ
Beth yw cryfder cynnyrch API 5L X52
Mae gan bibell ddur API 5L X52 (a elwir hefyd yn L360) gryfder cynnyrch lleiaf o 52200psi (360 MPa).
Beth yw deunydd cyfatebol api 5l x52
Mae API 5L X52 (L360) yn radd piblinell olew a nwy a ddefnyddir yn gyffredin gydag isafswm cryfder cynnyrch o 360MPa (52200psi). Y prif ddeunydd cyfatebol yw ISO 3183 L360. Mae cyfwerthoedd cyffredin eraill yn cynnwys ASTM A106 Gr. B neu ASTM A53 Gr. B (ar gyfer pwysedd is) a dur strwythurol S355.
Tagiau poblogaidd: api x52 psl2 erw llinell bibell, Tsieina api x52 psl2 erw bibell llinell gweithgynhyrchwyr, cyflenwyr
