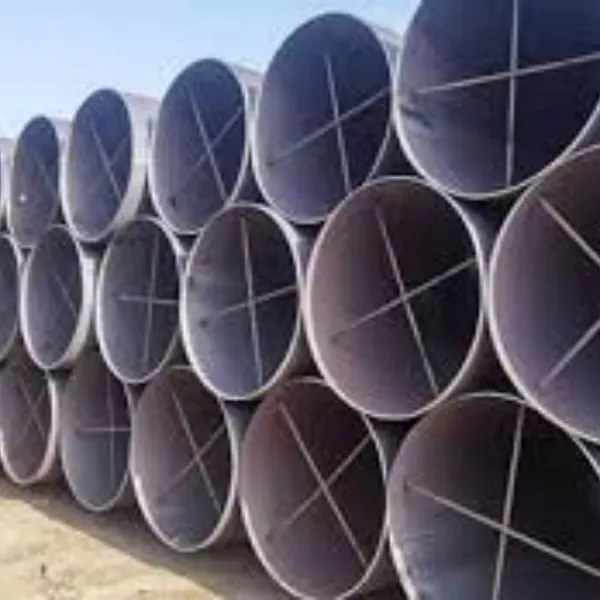

Pibell Wedi'i Weldio Dur L450

Dosbarthiad API 5L X65

Yn dibynnu ar y lefel PSL a'r cyflwr cyflenwi, gellir categoreiddio X65 fel a ganlyn:

PSL1% 3a X65 (L450) ;

PSL2: X65Q (L450Q) a X65M (L450M);

Er mwyn ymdopi ag amodau llym amgylcheddau gwasanaeth alltraeth (O) ac sur (S), mae gan safon API 5L PSL2 ofynion arbennig ar gyfer y ddau amgylchedd. Nodir y gofynion hyn trwy ychwanegu llythyren benodol at radd y bibell.

Pibell PSL2 gwasanaethau alltraeth:X65QO (l450QO) neu X65MO (L450MO);

Pibell PSL2 gwasanaeth sur:X65QS (L450QS) neu X65MS (L450MS).

Amodau Cyflenwi

Ystyr Q ac M

CanysSAW(Arc Tanddwr wedi'i Weldio) neuBUWCH(Pibell Wedi'i Weldio Cyfuniad), mae Q a M yn statws cyflwyno API 5L PSL2 yn cyfateb i'r prosesau gweithgynhyrchu canlynol yn y drefn honno.

Proses Gweithgynhyrchu API 5L X65

X65gellir cynhyrchu pibellau trwy amrywiaeth o brosesau gweithgynhyrchu i weddu i ystod eang o gymwysiadau peirianneg.

SAWL(LSAW) yn ddelfrydol ar gyfer cynhyrchu tiwbiau diamedr mawr, waliau trwchus gyda diamedrau o fwy na 660 mm, yn enwedig ar y pwynt pris lle mae'n cynnig mantais cost dros diwbiau di-dor.

LSAWcyfeirir yn aml ato hefyd felDSAWoherwydd y broses weldio dwy ochr a ddefnyddir yn y broses weldio. Mae'n bwysig nodi bod DSAW yn cyfeirio at y dechneg weldio ac nid yw'n cyfeirio'n benodol at siâp na chyfeiriad y weldiad. Gall fod naill ai'n wythïen syth neu'n wythïen droellog.

Mathau Diwedd Pibell ar gyfer API 5L X65

Diwedd Pibell Dur PSL1: Diwedd bell neu ben Plaen;

Diwedd Pibell Dur PSL2: Diwedd plaen;

Ar gyfer pennau pibell plaendylid dilyn y gofynion canlynol:

Rhaid i wynebau diwedd t Llai na neu'n hafal i 3.2 mm (0.125 mewn) pibell diwedd plaen gael ei dorri'n sgwâr.

Rhaid beveled tiwbiau pen plaen gyda t > 3.2 mm (0.125 in) ar gyfer weldio. Dylai ongl y befel fod yn 30-35 gradd a dylai lled wyneb gwraidd y befel fod yn 0.8 - 2.4 mm (0.031 - 0). 093 i mewn).

API 5L X65 Cyfansoddiad Cemegol

Bydd cyfansoddiad cemegol pibell ddur PSL1 a PSL2 t > 25.0 mm (0.984 in) yn cael ei benderfynu drwy gytundeb.

Cyfansoddiad Cemegol ar gyfer PSL 1 Pibell gyda t Llai na neu'n hafal i 25.0 mm (0.984 in.)

Cyfansoddiad Cemegol ar gyfer PSL 2 Pibell gyda t Llai na neu'n hafal i 25.0 mm (0.984 in.)

Ar gyfer cynhyrchion pibellau dur PSL2 dadansoddi gyda acynnwys carbon Llai na neu'n hafal i 0.12%, y CE sy'n cyfateb i garbon_pcmGellir ei gyfrifo gan ddefnyddio'r fformiwla ganlynol:

CE_pcm= C + Si/30 + Mn/20 + Cu/20 + Ni/60 + Cr/20 + Mo/15 + V /15 + 5B

Ar gyfer cynhyrchion pibellau dur PSL2 dadansoddi gyda acynnwys carbon > 0.12%, y CE sy'n cyfateb i garbon_llwgellir ei gyfrifo gan ddefnyddio'r fformiwla isod:

CE_llw= C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15

Priodweddau Mecanyddol API 5L X65

Priodweddau Tynnol

Mae profion tynnol yn caniatáu pennu priodweddau allweddol deunyddiau X65, gan gynnwyscryfder cynnyrch, cryfder tynnol, ahiraeth.

PSL1 X65 Priodweddau Tynnol

PSL2 X65 Priodweddau Tynnol

Nodyn: Manylir ar y gofynion yn API 5L X52, y gellir eu gweld os oes angen.

Arbrofion Mecanyddol Eraill

Mae'r rhaglen brawf ganlynol yn berthnasol iMathau pibell SAW. Ar gyfer mathau eraill o bibellau, gweler Tablau 17 a 18 o API 5L.

Prawf plygu canllaw Weld;

Prawf caledwch pibell weldio wedi'i ffurfio'n oer;

Archwiliad macro o'r wythïen wedi'i weldio;

a dim ond ar gyfer pibell ddur PSL2: prawf effaith CVN a phrawf DWT.

Prawf Hydrostatig

Amser Prawf

Pob maint o diwbiau dur di-dor a weldio gyda D Llai na neu'n hafal i 457 mm (18 mewn.):amser prawf Mwy na neu hafal i 5s;

Pibell ddur wedi'i Weldio D > 457 mm (18 in.):amser prawf Mwy na neu hafal i 10s.

Amlder Arbrofol

Pob pibell ddur.

Pwysau prawf

Y pwysedd prawf hydrostatig P o apibell ddur pen plaengellir ei gyfrifo trwy ddefnyddio'r fformiwla.

P=2St/D

Syw'r straen cylch. mae'r gwerth yn hafal i gryfder cynnyrch lleiaf penodedig y ganran bibell ddur xa, yn MPa (psi);

tyw'r trwch wal penodedig, wedi'i fynegi mewn milimetrau (modfeddi);

Dyw'r diamedr allanol penodedig, wedi'i fynegi mewn milimetrau (modfeddi).

Arolygiad Annistrywiol

Ar gyfer tiwbiau SAW, dau ddull,UT(profion ultrasonic) neuGWIR(profion radiograffig), yn cael eu defnyddio fel arfer.

ET(profion electromagnetig) ddim yn berthnasol i diwbiau SAW.

Rhaid archwilio gwythiennau wedi'u weldio ar bibellau wedi'u weldio o raddau Mwy na neu'n hafal i L210/A a diamedrau Mwy na neu'n hafal i 60.3 mm (2.375 modfedd) yn annistrywiol am drwch a hyd llawn (100%) fel y nodir.

Archwiliad annistrywiol UT

RT arholiad annistrywiol
