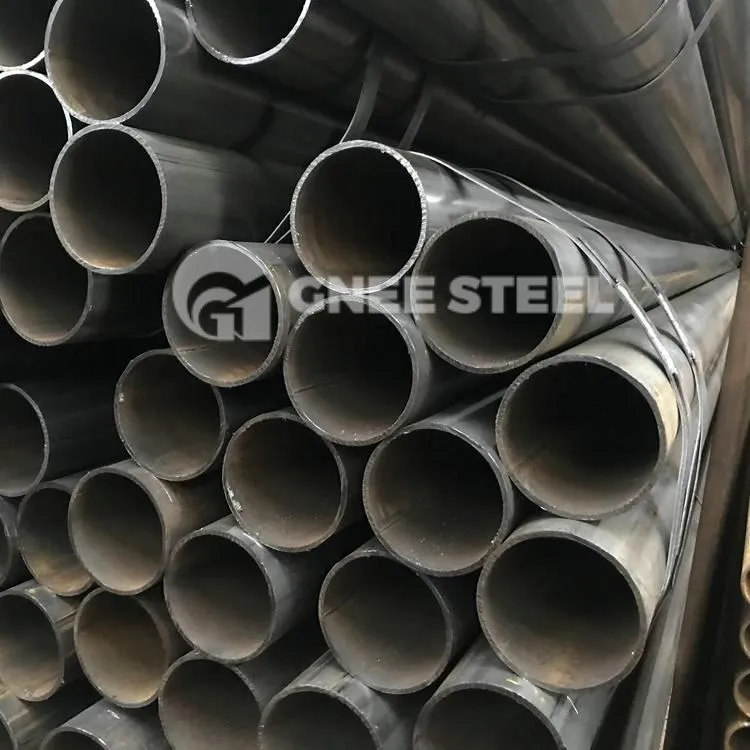

EN10025 S355J0 Pibell LSAW



Mae S355J0 yn ddur cryfder uchel aloi isel safonol Ewropeaidd, gyda'i fanylebau wedi'u diffinio yn EN10025. Dehonglir y dynodiad "S355J0" fel a ganlyn: mae "S" yn golygu dur strwythurol, mae "355" yn nodi cryfder cynnyrch o 355 MPa, ac mae "J0" yn dynodi bod y prawf ynni effaith yn cael ei gynnal ar 0 gradd.

Gall yr amodau cyflenwi ar gyfer dur S355J0 gynnwys rholio poeth, rholio rheoledig, normaleiddio, neu normaleiddio rholio, ymhlith gwladwriaethau eraill.

EN10025 S355J0 Manyleb Pibellau Wedi'u Weldio

Rhif Safonol	EN 10025
Diamedr y tu allan mewn MM	21.3 I 457.2
Wal Trwch yn MM	1.8 I 14.27
Marcio Pibellau	Mae'r holl bibellau wedi'u marcio fel a ganlyn: Enw'r Cyflenwr neu'r Gwneuthurwr, Safonol, Gradd, OD, Trwch, Hyd, Rhif Gwres
Hyd yn Mm	6000 I 12 000/{18 000
Atodlen	Atodlen XS, Atodlen 160, Atodlen 40, Atodlen XXS, Atodlen 80

S355J0 Tiwbiau Dur Wedi'u Weldio Cyfansoddiad Cemegol ac Eiddo Mecanyddol

Carbon	Silicon	Manganîs	Ffosfforws	Sylffwr	Molybdenwm	Nicel	Cromiwm	Copr	Eraill
Uchafswm 0.20	Uchafswm 0.55	Uchafswm 1.60	0.035	0.035	-	-	-	-	-



Cryfder Tynnol			Elongation
megapascal Isafswm	megapascal Isafswm	ksi Isafswm	Canran
490	630	–	–

S355J0 Tiwbio Wedi'i Weldio













































Arolygiad Ansawdd S355J0 Pibell Weldio Hydredol

Dadansoddiad o Gyfansoddiad Cemegol:

Dulliau:
Dadansoddiad Cemegol
Dadansoddiad Offerynnol (Dadansoddwr CS Isgoch, Sbectromedr Darllen Uniongyrchol, DIM Dadansoddwr)

Offer:
1. Dadansoddwr CS isgoch:
Fe'i defnyddir ar gyfer dadansoddi elfennau C a S mewn ferroalloys, deunyddiau crai gwneud dur, a dur.
2. Sbectromedr Darllen Uniongyrchol:
Fe'i defnyddir ar gyfer dadansoddi elfennau megis C, Si, Mn, P, S, Cr, Mo, Ni, Cu, Al, W, V, Ti, B, Nb, As, Sn, Sb, Pb, Bi mewn samplau solet.
3. DIM Dadansoddwr:
Defnyddir ar gyfer dadansoddi cynnwys nwy (N ac O) mewn deunyddiau.

Dimensiynau geometrig ac arolygu ymddangosiad:

1. Archwiliad Trwch Wal:
Offer: Micromedr, Mesur Trwch Ultrasonic
Dull: Mesur a chofnodi dim llai nag 8 pwynt ar y ddau ben.

2. Arolygu Diamedr Allanol ac Ovality:
Offer: Gauge, Vernier Caliper, Ring Gauge
Dull: Mesur uchafswm ac isafswm pwyntiau.

3. Arolygiad Hyd:
Offer: Mesur Tâp Dur
Dull: Mesur hyd â llaw neu awtomatig.

4. Arolygiad Gradd Plygu:
Offer: Ymyl Syth, Lefel (1m), Mesur Teimlad, Llinell Gain
Dull: Mesur fesul metr gradd plygu a gradd plygu cyfanswm hyd.

5. End Wyneb Bevel Angle a Blunt Edge Arolygiad:
Offer: Angle Ruler, Templed

Arolygiad Ansawdd Arwyneb: 100%

1. Arolygiad Gweledol:
Amodau: Goleuo digonol, gweithdrefnau safonol, arolygwyr profiadol
Dull: Archwiliad â llaw gyda chylchdroi pibellau.

2. Profi Anninistriol (NDT):

a. Profi Uwchsonig (UT):
Sensitif i graciau arwyneb a mewnol mewn deunyddiau o gyfansoddiad unffurf.
Safon: GB/T 5777-1996
Gradd: C5

b. Profion Eddy Current (ET): (Anwytho Electromagnetig)
Sensitif i ddiffygion tebyg i bwynt (siâp twll).
Safon: GB/T 7735-2004
Gradd: B

c. Profi Gronynnau Magnetig (MT) a Phrofi Gollyngiad Fflwcs Magnetig:
Yn addas ar gyfer canfod diffygion arwyneb a ger yr wyneb mewn deunyddiau ferromagnetig.
Safon: GB/T 12606-1999
Gradd: C4

d. Profion Ultrasonig Electromagnetig:
Nid oes angen cyfrwng cyplu, sy'n berthnasol ar gyfer arwynebau pibellau dur tymheredd uchel, cyflym a garw.

e. Prawf treiddiol:
Yn defnyddio technegau fflwroleuol a lliw i ganfod diffygion arwyneb ar bibellau dur.
