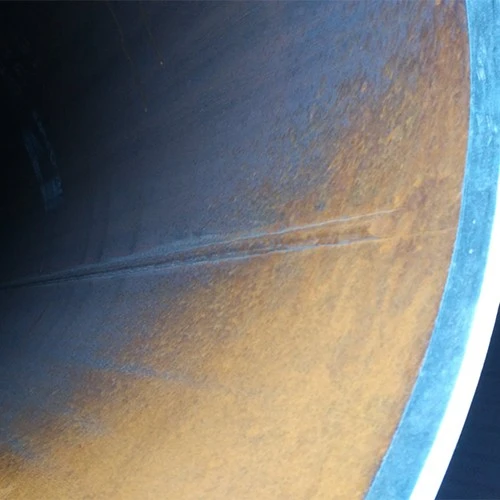

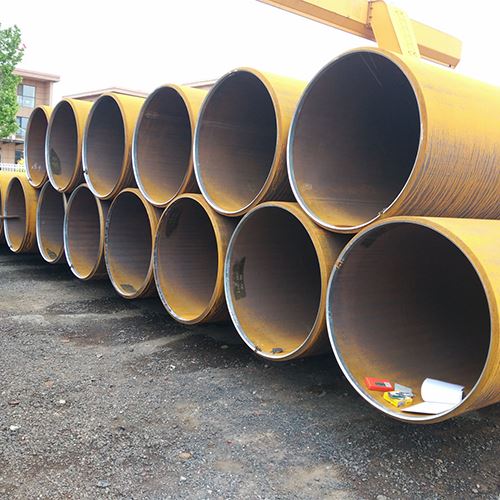

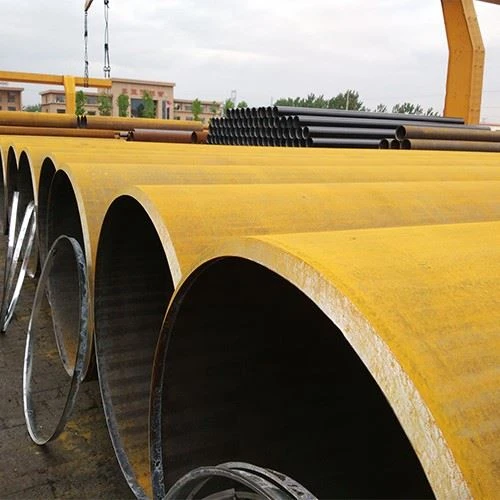

Pibell Peilio LSAW A252 GR.3
ASTM A252 GR3 yw -fanyleb safonol y diwydiant ar gyferpentyrrau pibellau dur weldio a di-dor. Yn wahanol i bibellau "hylif" safonol (fel ASTM A53 neu API 5L), mae pibellau A252 GR3 wedi'u cynllunio'n benodol ar gyferdefnydd strwythurol. Eu prif waith yw gweithredu fel aelod cario llwyth parhaol neu fel cragen i ffurfio cast-mewn-gosod pentyrrau concrit.
Tabl Manyleb Peilio Pibellau Dur ASTM A252 LSAW
| Eitem | Disgrifiad |
| Gradd Deunydd | ASTM A252 Gradd 3 (Cryfder Uchel) |
| Proses Gweithgynhyrchu | LSAW (Arc Tanddwr Hydredol wedi'i Weldio) |
| Diamedr y tu allan | 16" - 60" (406mm - 1524mm) |
| Trwch Wal | 6mm - 50mm (0.250" - 2.0") |
| Hyd | 6m - 50m (hyd sengl neu wedi'i gysylltu trwy weldio amgylchiadol) |
| Diwedd Gorffen | Diwedd Plaen neu Ddiwedd Beveled (30 gradd /37.5 gradd) gydag amddiffynwyr |
| Triniaeth Wyneb | Moel, Black Vanish, 3PE, FBE, neu Coal Tar Epocsi |
Cyfansoddiad Cemegol a Phriodweddau Mecanyddol Pibell ASTM A252 GR.3
Mae ASTM A252 yn canolbwyntio'n bennaf ar y cryfder mecanyddol. Yr unig gyfyngiad cemegol yw uchafswm y cynnwys Ffosfforws.
| Gradd | Ffosfforws (P), uchafswm | Cryfder Tynnol, min | Cryfder Cynnyrch, min | Elongation mewn 2 modfedd (50mm), min |
| Gradd 3 | 0.050% | 66,000 psi (455 MPa) | 45,000 psi (310 MPa) | Cyfeiriwch at y Tabl Safonol |
ASTM A252 LSAW Steel Pipe Peilio Dimensiwn Ystod
| Dull Gweithgynhyrchu | Ystod Diamedr Allanol (OD). | Amrediad Trwch Wal (WT). |
| LSAW (Sêm Syth) | 16" (406.4mm) - 60" (1524.0mm) | 6.35mm - 50.8mm |
| SSAW (Gwythïen Troellog) | 8.625" (219.1mm) - 100" (2540.0mm) | 6.35mm - 25.4mm |
Gwahaniaethau Rhwng Graddau ASTM A252: GR.1, GR.2, GR.3
| Eiddo | Gradd 1 | Gradd 2 | Gradd 3 |
| Cryfder Cynnyrch (munud) | 30,000 psi (205 MPa) | 35,000 psi (240 MPa) | 45,000 psi (310 MPa) |
| Cryfder tynnol (min) | 50,000 psi (345 MPa) | 60,000 psi (415 MPa) | 66,000 psi (455 MPa) |
| Defnydd Cyffredin | Cefnogaeth strwythurol ysgafn | Adeiladu cyffredinol | Sylfaen-dyletswydd trwm/Uchel-llwytho |
Tabl Pwysau Pibell ar gyfer Peilio Pibellau Dur A252 LSAW
Fformiwla: W=(OD−WT)×WT×0.02466
| Maint Enwol (modfedd) | OD (mm) | WT (mm) | Pwysau Damcaniaethol ( kg/m ) |
| 24" | 609.6 | 12.7 | 187.06 |
| 30" | 762.0 | 12.7 | 234.84 |
| 36" | 914.4 | 12.7 | 282.61 |
| 36" | 914.4 | 15.88 | 352.02 |
| 48" | 1219.2 | 19.05 | 564.12 |
Ceisiadau Peilio Pibellau Dur ASTM A252 LSAW
Strwythurau Morol:Pierau, glanfeydd, glanfeydd, a sylfeini dociau.
Adeiladu pontydd:Sylfeini dwfn ar gyfer pontydd priffyrdd a gorffyrdd.
Isadeiledd:Cefnogaeth sylfaen ar gyfer skyscrapers a phlanhigion diwydiannol trwm.
Peirianneg Alltraeth:Sylfeini ar gyfer tyrbinau gwynt ar y môr a llwyfannau olew.
Safonau Cyfeirio ar gyfer Gwneud Pibell ASTM A252 GR.3
Mae cynhyrchu pibellau A252 GR.3 LSAW fel arfer yn dilyn y safonau byd-eang hyn:
ASTM A252:Manyleb safonol ar gyfer pentyrrau pibellau dur wedi'u weldio a di-dor.
ASTM A370:Dulliau prawf safonol a diffiniadau ar gyfer profi cynhyrchion dur yn fecanyddol.
AWS D1.1:Cod weldio strwythurol - Dur (Hanfodol ar gyfer prosiectau pentyrru).
ASTM A671 / A672:Cyfeirir ato'n aml ar gyfer prosesau gweithgynhyrchu pibellau EFW sydd â -pwysedd mawr-diamedr uchel.

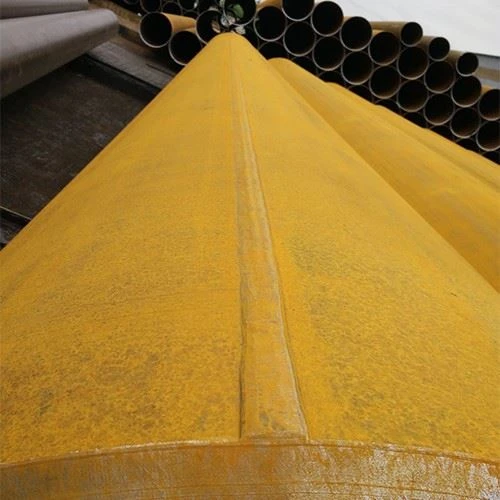

A252 GR3 LSAW Ffatri pentwr pibellau
A252 GR3 LSAW Prawf pentwr pibellau ac arolygu
A252 GR3 Pile Pipe pecynnu a llongau
FAQ
Beth yw'r gwahaniaeth rhwng A252 Gradd 3 ac A53?
Y prif wahaniaeth rhwngASTM A252 Gradd 3aASTM A53yw eudefnydd bwriadediganerth:
| Nodwedd | ASTM A252 Gradd 3 | ASTM A53 Gradd B |
| Prif Ddefnydd | Peilio Strwythurol (Sylfaen) | Pibell ar gyfer Hylifau / Pwysedd |
| Cryfder Cynnyrch | 45,000 psi(Uwch) | 35,000 psi(Is) |
| Prawf Pwysau | Ddim yn Ofynnol | Gorfodol |
| Ffocws | Cywasgu/Cynnal Llwyth | Gollyngiad-prawf/Trawsgludiad |
Beth yw cryfder tynnol ASTM A252 Gradd 3?
Y cryfder tynnol lleiaf oASTM A252 Gradd 3yw:66,000 psi(neu455 MPa)
