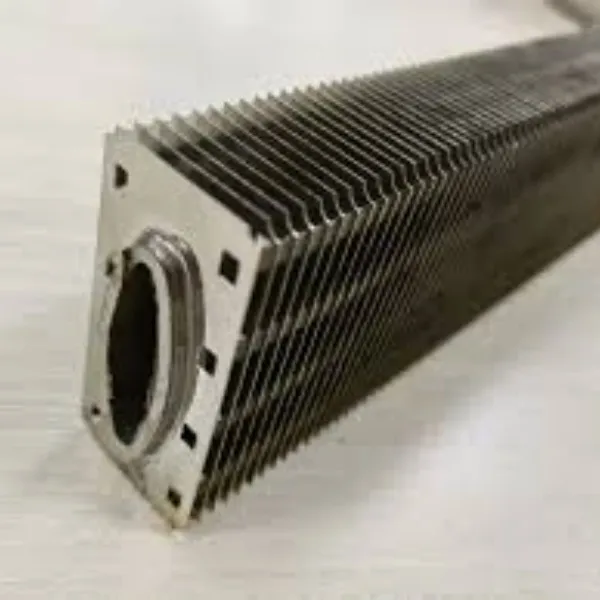

Tiwb Elliptig Gyda Thiwb Esgyll Hirsgwar| Tiwb Finned Hirgrwn

Mae dyluniad Tiwb Finned Eliptig yn defnyddio tiwb siâp eliptig gyda siâp ffoil aer effeithlon i leihau ymwrthedd llif ochr yr aer, Er y gall yr esgyll hirsgwar hyn wella nodweddion perfformiad trosglwyddo gwres o'i gymharu â mathau tiwb crwn.

Mae'r tiwb finned hirgrwn yn fath penodol o gyfnewidydd gwres sy'n cynnwys tiwb sylfaen siâp hirgrwn gydag esgyll hirsgwar allanol. Mae amrywiadau ar y cynllun hwn yn cynnwys tiwbiau esgyll hirsgwar hirgrwn, tiwbiau asgellog hirgrwn-hirgrwn, tiwbiau esgyll crwn hirgrwn, tiwbiau gwastad hirgrwn troellog, a thiwbiau asgellog hirgrwn siâp H. Mae'r tiwbiau finned hirgrwn hyn yn cael eu ffafrio fwyfwy oherwydd eu heffeithlonrwydd gwell o'u cymharu â thiwbiau esgyll crwn traddodiadol, sy'n eu gwneud yn gyffredin mewn sectorau fel cynhyrchu ethylene a phuro olew.

Bydd ymwrthedd cyrydiad yr esgyll hyn yn uchel iawn ar ôl cael eu galfaneiddio dip poeth. Mae'r tiwbiau esgyll hyn yn gryno iawn o'u cymharu â mathau eraill o diwbiau esgyll ac mae eu heffeithlonrwydd trosglwyddo gwres yn sylweddol. Felly fe'i gelwir hefyd yn diwbiau esgyll eliptig/hirgrwn galfanedig poeth.

1. Cynhyrchu tiwb dur hirgrwn di-dor neu weldio;

2. Pwnio'r esgyll hirsgwar trwy lwydni ar goiliau dur;

3. Llenwch yr esgyll yn tiwbiau eliptig yn awtomatig;

4. dip poeth galfanedig y tiwbiau finned. Trochwyd y tiwb finned mewn tanciau sinc wedi'i doddi. Mae'r bwlch rhwng yr asgell a'r tiwb craidd yn cael ei lenwi'n llwyr gan sinc.

1. O'i gymharu â thiwb finned crwn, mae tiwb finned eliptig yn haws i gyflawni gosodiad cryno, sy'n lleihau cyfaint cyffredinol y cyfnewidydd gwres cyfan, gan leihau'r arwynebedd llawr. Yn lleihau maint ac ôl troed cyffredinol y cyfnewidydd gwres.

2. Oherwydd nodweddion siâp tiwbiau finned eliptig, mae'r gwrthiant ochr aer yn fach, ac mae'r cyfernod trosglwyddo gwres rhwng hylifau yn cynyddu; Mae'r gwrthiant thermol yn y tiwb yn gymharol fach, sy'n cynyddu trosglwyddiad gwres yr hylif yn y tiwb. Yn gwella'r cyfernod trosglwyddo gwres rhwng hylifau, gan hybu effeithlonrwydd.

3. Mae ardal trosglwyddo gwres tiwbiau finned eliptig yn fwy na thiwbiau crwn gyda'r un ardal drawsdoriadol, oherwydd bod perimedr trosglwyddo gwres tiwbiau eliptig yn hirach o dan yr un ardal drawsdoriadol. Yn cynnig perimedr trosglwyddo gwres mwy na thiwbiau crwn, gan wella perfformiad.

4. Esgyll dur hirsgwar yw'r tiwbiau finned eliptig a ddefnyddir amlaf gyda chryfder uchel. Ni ddylid rhewi'r tiwb sylfaen yn y gaeaf ac mae ganddo fywyd gwasanaeth hir. Mae esgyll dur hirsgwar yn sicrhau gwydnwch a hirhoedledd, gan atal materion fel rhewi a chracio mewn tywydd oer.

5. Gan y gellir trefnu tiwbiau finned eliptig yn fwy cryno, mae'r tiwbiau rhes flaen yn cael mwy o effaith ar y tiwbiau rhes gefn. Gellir lleihau ymwrthedd llif allanol y tiwbiau trwy gynyddu bylchau esgyll y tiwbiau rhes gefn, ond ni ddylai nifer y rhesi tiwb fod yn rhy fawr. Mae cyfluniad cryno yn lleihau ymwrthedd llif allanol, gan wneud y gorau o gylchrediad aer yn effeithiol.

6. Tiwbiau Finned Elliptical tymheredd gweithio uchaf yn cyrraedd 400 gradd.

Er mwyn anfon cynnig promt atoch, byddem yn falch o dderbyn ymholiad manwl gan gynnwys:

• Deunydd tiwb sylfaen

• Maint y tiwb sylfaen (OD x WT x Hyd)

• Deunydd esgyll

• Math o asgell

• Diamedr asgell neu uchder

• Trwch esgyll

• Esgyll y fodfedd, metr neu draw esgyll

• Hyd pennau plaen, anorffenedig

• Swm Tiwb Finned

(Saernïo ychwanegol, fel plygu neu weldio'r tiwbiau i mewn i blât tiwb neu gydosod)
