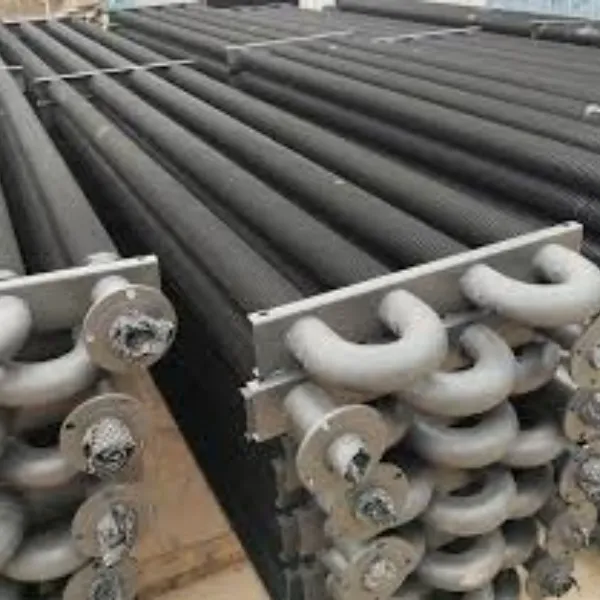

Bwndel Tiwb Finned|Bwndel Pibell Finned

Disgrifiad Cynnyrch

1. Beth yw bwndel tiwb finned?

Gelwir bwndel tiwb finned sy'n cynnwys tiwbiau finned lluosog wedi'u trefnu yn unol â rheolau penodol yn fwndel tiwb finned. Gall cyfnewidydd gwres tiwb finned gynnwys un neu fwy o fwndeli tiwb finned.

2. Beth yw cyfansoddiad y bwndel tiwb finned?

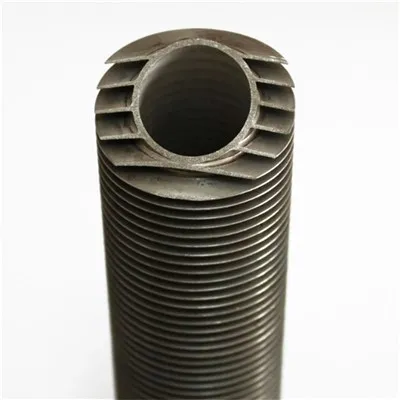

Tiwb finned (tiwbiau lluosog): elfen sylfaenol trosglwyddo gwres.

Blwch tiwb (pennawd) neu blât tiwb: y pennawd, y penelin neu'r plât dur sy'n cysylltu dau ben y tiwb asgell.

Pan fydd y tiwb finned wedi'i gysylltu â'r pennawd neu'r daflen tiwb, mae'r bwlch rhwng y tiwbiau finned yn sefydlog, ac mae'r blwch tiwb yn ffurfio sianel llif parhaus ar gyfer yr hylif yn y tiwb. Ffrâm: cefnogi a thrwsio'r bwndel tiwb finned cyfan.

3. Finned tiwb trefniant bwndel?

Mewn bwndel tiwbiau esgyll, mae dewis trefniant tiwb esgyll yn hanfodol. Mae dau fath o drefniant: fesul cam a dilyniannol. Mae'r trefniant cyfnodol fel y'i gelwir yn cyfeirio at y trefniant traws o bibellau yn y cyfeiriad llif aer, tra bod y trefniant mewn-lein yn cyfeirio at drefniant dilyniannol pibellau yn y cyfeiriad llif aer.

Mae'r ffigur canlynol yn cyfeirio at y gall y tiwbiau finned gyda gwahanol strwythurau esgyll, megis esgyll petryal neu esgyll plât annatod (a elwir hefyd yn esgyll plât), hefyd yn cael ei rannu'n fesul cam ac mewn-lein.

Mae'r saeth yn y ffigur yn cynrychioli cyfeiriad llif yr hylif y tu allan i'r bibell, mae S1 yn cynrychioli'r bylchiad pibell ar draws, ac mae S2 yn cynrychioli'r bylchau pibell hydredol.

Manteision ac anfanteision trefniant mewn-lein ac fesul cam:

Trefniant dilyniannol: pan fydd yr hylif yn llifo o amgylch y tu allan i'r bibell, mae'r aflonyddwch yn fach ac mae'r cyfernod trosglwyddo gwres yn isel, ond y fantais yw bod y gwrthiant yn fach.

Croes rhes: pan fydd yr hylif yn llifo o amgylch y tu allan i'r bibell, mae'n destun aflonyddwch mawr a chyfernod trosglwyddo gwres uchel, ond yr anfantais yw bod y gwrthiant yn fawr. Pan nad oes cyfyngiad llym ar y gostyngiad ymwrthedd, dylid ffafrio'r trefniant graddol; Pan fo'r gostyngiad gwrthiant gofynnol yn fach iawn, rhaid dewis y cynllun trefniant dilyniannol.

4. Ffurf strwythurol pennawd tiwbiau finned

Os yw ffurf trefniant bwndeli tiwbiau finned (yn olynol neu mewn trefniant graddol, a dewis bylchau tiwb) yn cael ei bennu'n bennaf trwy ystyried gofynion trosglwyddo gwres yr hylif y tu allan i'r tiwb, yna mae ffurf a strwythur y blwch tiwb yn bennaf yn seiliedig ar bwysau a gofynion trosglwyddo gwres yr hylif y tu mewn i'r tiwb.

Yn gyffredinol, rhaid dilyn yr egwyddorion canlynol:

(1) Os yw pwysedd yr hylif yn y bibell yn gymharol uchel, mae'r bibell crwn diamedr mawr yn cael ei ddewis yn gyffredinol fel pennawd y bibell. Er enghraifft, mewn cymwysiadau boeler, mae bron pob un yn defnyddio tiwbiau crwn fel blychau tiwb / pennawd tiwb.

(2) Wrth gymhwyso oerach aer, mae'n well cael pennawd tiwb sgwâr.

Mae gan bennawd y tiwb sgwâr fantais y gellir cysylltu rhesi lluosog o diwbiau esgyll ar yr un pryd. Pan fo anwedd stêm yn y bibell, mae angen gofod stêm mawr, ac mae angen cysylltu pennawd tiwb â rhesi lluosog o bibellau.

(3) Pan fo'r gwahaniaeth tymheredd rhwng mewnfa ac allfa'r hylif yn y bibell yn fawr, efallai y bydd y blwch pibell yn cael ei ddadffurfio oherwydd ehangiad thermol gwahanol y banc pibell. Yn yr achos hwn, dylid defnyddio'r blwch pibell math dadelfennu.

(4) Ac eithrio'r rhesi cyntaf a'r rhesi olaf o fwndeli tiwb, y mae'n rhaid eu cysylltu â blychau pibell cyfatebol, dylai rhesi eraill gael eu cysylltu un-i-un gan benelinoedd.
