Beth yw pibell ddur A500?
Mae ASTM A500 yn fanyleb safonol a gyhoeddwyd gan Gymdeithas America ar gyfer Profi a Deunyddiau (ASTM) ar gyfer tiwbiau strwythurol dur carbon oer wedi'u ffurfio wedi'u weldio a di-dor. Mae ei brif gynnwys fel a ganlyn:
1. Cwmpas:
- Yn ymdrin â thiwbiau adeileddol crwn, sgwâr, hirsgwar neu afreolaidd o ddur carbon wedi'i weldio wedi'i ffurfio oer, a ddefnyddir mewn cysylltiadau weldio, rhybedu neu bolltio ar gyfer pontydd ac adeiladau, yn ogystal ag ar gyfer cymwysiadau strwythurol cyffredinol.
2. Cyfyngiadau Maint:
- Tiwbiau â chylchedd o 88 modfedd (2235 mm) neu lai, a thrwch wal penodedig o 0.875 modfedd (22 mm) neu lai.
3. Dosbarthiad a Gofynion Gradd Dur:
- Gradd A: Cynnwys carbon uwch, gyda gofynion cryfder penodol, sy'n addas ar gyfer cymwysiadau strwythurol cyffredinol lle nad yw gofynion cryfder yn arbennig o uchel.
- Gradd B: O'i gymharu â Gradd A, gyda chryfder cynyddol, sy'n addas ar gyfer cydrannau strwythurol â gofynion cryfder uwch.
- Gradd C: Yn meddu ar gryfder uchel a chaledwch da, sy'n addas ar gyfer strwythurau sy'n destun llwythi trwm.
- Gradd D: Mae angen triniaeth wres i fodloni gofynion cryfder a chaledwch uwch, a ddefnyddir yn nodweddiadol mewn cydrannau strwythurol â gofynion perfformiad deunydd llym. Ar gyfer tiwbiau sgwâr a hirsgwar, mae'r gofynion cryfder cynnyrch ar gyfer pob gradd yn uwch nag ar gyfer tiwbiau crwn.
y deunydd cyfatebol i ASTM A500
Mae gan ASTM A5oo sawl cyfwerth yn dibynnu ar y radd benodol, gan gynnwys y safon Ewropeaidd EN 10219 (ar gyfer Gradd C) a safon Canada CSA G40.21 (yn benodol y graddau 44W neu 5oW). Mae'r hyn sy'n cyfateb ar gyfer A500 hefyd yn gysylltiedig â'r radd o ddur y mae wedi'i wneud ohono, fel AlSl 1015 ar gyfer rhai ceisiadau. Mae safon newydd arall, ASTM A1085, hefyd yn fanyleb debyg ar gyfer tiwbiau strwythurol.
Gofynion Cemegol ASTM A500 Gradd A, A500 Gradd B, A500 Gradd D, ac A500 Gradd C
| Elfen | Graddau A, B a D | Grace C | ||
|---|---|---|---|---|
| Gwres Dadansoddi |
Cynnyrch Dadansoddi |
Gwres Dadansoddi |
Cynnyrch Dadansoddi |
|
| Carbon, uchafswm | 0.26 | 0.30 | 0.23 | 0.27 |
| Manganîs, uchafswm | ... | ... | 1.35 | 1.40 |
| Ffosfforws, uchafswm | 0.035 | 0.045 | 0.035 | 0.045 |
| Sylffwr, uchafswm | 0.035 | 0.045 | 0.035 | 0.045 |
| Copr, pan fydd dur copr wedi ei nodi, min |
0.20 | 0.18 | 0.20 | 0.18 |
Gofynion Tynnol Graddau Dur ASTM A500
| Tiwbiau Strwythurol Crwn | ||||
|---|---|---|---|---|
| Gradd A | Gradd B | Gradd C | Gradd D | |
| Cryfder tynnol, mn, ps (MPa) | 45 000 (310) |
58 000 (400) |
62 00 (427) |
58 000 (400) |
| Cryfder cynnyrch, mn, psi (MPa) | 33 000 (228) |
42 000 (290) |
46 000 (317) |
36 000 (250) |
| Elongation mewn 2 modfedd (50.8 mm), min, %A | 25B | 23C | 21D | 23C |
| Tiwbiau Strwythurol Siâp | ||||
|---|---|---|---|---|
| Gradd A | Gradd B | Gradd C | Gradd D | |
| Cryfder tynnol, mn, ps (MPa) | 45 000 (310) |
58 000 (400) |
62 00 (427) |
58 000 (400) |
| Cryfder cynnyrch, mn, psi (MPa) | 39 000 (269) |
46 000 (317) |
50 000 (345) |
36 000 (250) |
| Elongation mewn 2 modfedd (50.8 mm), min, %A | 25B | 23C | 21D | 23C |
Beth yw'r gwahaniaeth rhwng ASTM A36 ac A500?
1. Cymhariaeth Manyleb Safonol
| Eitem Cymhariaeth | ASTM A500 | ASTM A36 |
|---|---|---|
| Math Safonol | Manyleb tiwbiau strwythurol dur carbon oer wedi'i weldio/di-dor | Manyleb dur strwythurol carbon |
| Cwmpas y Cais | Strwythurau dur ar gyfer pontydd, adeiladau, ac ati. | Strwythurau rhybedu, bolltio a weldio |
| Siâp Adran | Siapiau crwn, sgwâr, hirsgwar neu arbennig | Adrannau dur, platiau, bariau |
| Dosbarthiad Gradd | Graddau A, B, C, D (Gradd B a ddefnyddir amlaf) | Gradd sengl |
2. Cymhariaeth Cyfansoddiad Cemegol (%)
| Elfen | ASTM A500 (Gradd B) | ASTM A36 |
|---|---|---|
| carbon (C) | Llai na neu'n hafal i 0.26 | Llai na neu'n hafal i 0.25 |
| silicon (Si) | Llai na neu'n hafal i 0.04 | Llai na neu'n hafal i 0.40 |
| Manganîs (Mn) | Llai na neu'n hafal i 1.35 | 0.80-1.20 |
| Ffosfforws (P) | Llai na neu'n hafal i 0.035 | Llai na neu'n hafal i 0.04 |
| sylffwr (S) | Llai na neu'n hafal i 0.035 | Llai na neu'n hafal i 0.05 |
3. Cymhariaeth Priodweddau Mecanyddol
| Eiddo | ASTM A500 (Gradd B) | ASTM A36 |
|---|---|---|
| Cryfder Cynnyrch | Yn fwy na neu'n hafal i 235MPa | Yn fwy na neu'n hafal i 250MPa |
| Cryfder Tynnol | 400-550MPa | 400-550MPa |
| Elongation | Mwy na neu'n hafal i 21% | Mwy na neu'n hafal i 20% |
| Perfformiad Plygu Oer | Cymedrol (Graddau C/D yn well) | Da |
4. Cymwysiadau Nodweddiadol
ASTM A500
Fframwaith dur ar gyfer -adeiladau uchel
Llwyth pont-sy'n dwyn cydrannau
Tiwbiau strwythurol manwl gywir ar gyfer gweithgynhyrchu peiriannau
Ateb sydd wedi ennill gwobrau yn 2023 Shanghai International Construction Expo
ASTM A36
Strwythurau metel adeiladu diwydiannol a sifil
Adeiladu llongau ac adeiladu pontydd
Cydrannau mecanyddol (bearings, gerau, ac ati)
Cyfwerth â dur Q235 Tsieineaidd, a ddefnyddir yn ehangach

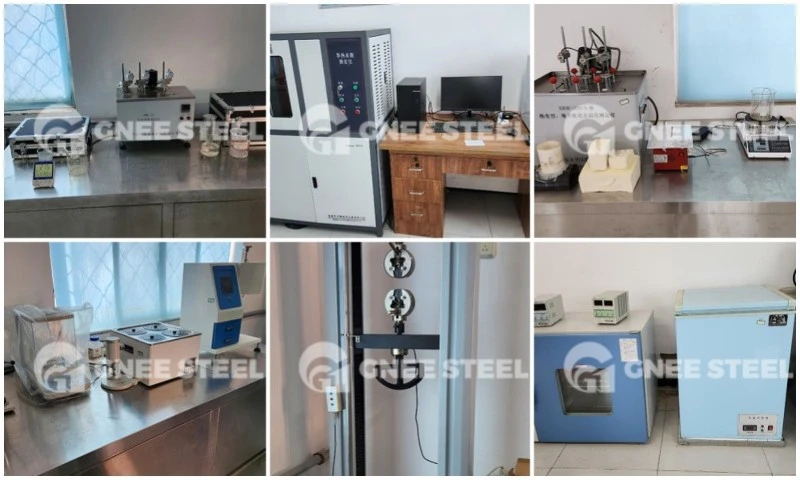

Prawf ac arolygu

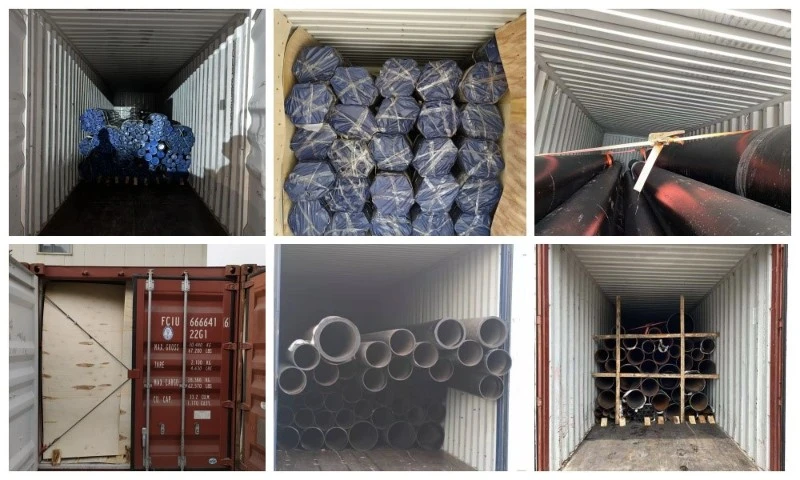

Pecynnu a llongau
