Disgrifiad o bibell ddur carbon wedi'i weldio a di-dor ASTM A252
Manyleb
Enw: Manyleb Safonol ASTM A252 ar gyfer Pentyrrau Pibellau Dur Wedi'i Weldio a Di-dor
Gwrthrych Craidd: Pibell wedi'i weldio arc tanddwr â sêm syth (ddim yn berthnasol i bibell weldio troellog)
Defnydd Craidd: Gweithgynhyrchu llwyth parhaol-sy'n cynnwys sylfeini pentwr (fel pentyrrau dur neu gasinau pentyrrau concrit mewn sylfeini adeilad/pont)
Gofynion Rheoli Craidd
Graddau Deunydd
GR1 (Gradd Sylfaen): Cryfder cynnyrch Yn fwy na neu'n hafal i 205 MPa, ar gyfer sylfeini pentwr bas (Llai na neu'n hafal i 20 metr)
GR2 (Gradd Prif Ffrwd): Cryfder cnwd Yn fwy na neu'n hafal i 290 MPa, sy'n addas ar gyfer dyfnder y pentwr Llai na neu'n hafal i 40 metr (sy'n cyfrif am 60%+ o ddefnydd byd-eang)
GR3 (High Strength Grade): Yield strength ≥ 345 MPa MPa, for super high-rise/cross-sea projects (>dyfnder pentwr 40m)
Eitemau Profi Gorfodol
Prawf Pwysedd Hydrolig: Yn fwy na neu'n hafal i bwysau 5MPa a gedwir am 5 eiliad, dim gollyngiad (yn gwirio selio)
Prawf gwastadu: Pan gaiff ei gywasgu i 1/3 o ddiamedr y bibell, dim cracio weldio (trothwy methiant critigol)
Prawf Plygu: Ar ôl plygu oer 180 gradd, dim craciau weldio Yn fwy na neu'n hafal i 3mm (yn efelychu straen adeiladu)
Prawf tynnol: 2 sampl fesul swp ffwrnais, rhaid i gryfder gyrraedd y radd gyfatebol (ee, cryfder tynnol GR2 Mwy na neu'n hafal i 415 MPa)
Goddefiannau Dimensiynol
Outer diameter error ≤±0.75%, wall thickness negative deviation >Mae 10% yn cael ei wrthod. Sythrwydd Llai na neu'n hafal i 3mm/3m (yn atal gogwyddo pentwr)
Priodweddau Mecanyddol
Strwythur Cemegol Pibell Peilio Dur A252
Gwerthoedd Elongation o bibellau Erw di-dor A252
Safonau Cyfeirio ar gyfer Gwneud PIBELL ASTM A252
Dulliau a diffiniadau arolygu ASTM A370 ar gyfer prawf mecanyddol o gynhyrchion dur.
ASTM A751: Dulliau prawf dadansoddi cemegol.
ASTM A941: Terminoleg ar gyfer carbon, aloi a dur di-staen.
Mae E29 yn arfer defnyddio digidau arwyddocaol yng nghanlyniad y prawf i benderfynu a yw'n cydymffurfio â'r fanyleb.

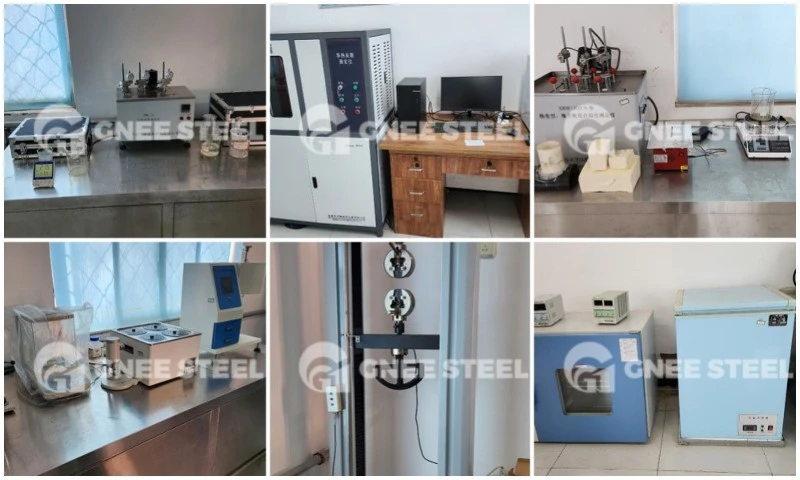

Eitemau a Gofynion Arolygu Safonol ASTM A252
| Categori Arolygu | Eitem Prawf | Gofyniad Safonol | Arwyddocâd Peirianneg |
|---|---|---|---|
| Prawf Hydrostatig | Pwysau Prawf | Yn fwy na neu'n hafal i 5 MPa a ddelir am fwy na neu'n hafal i 5 eiliad | Gwirio cywirdeb selio |
| Meini Prawf Derbyn | Dim gollyngiadau / dadffurfiad parhaol | ||
| Prawf gwastadu | Lefel Cywasgu | Wedi'i gywasgu tan pellter rhwng platiau=1/3 × diamedr pibell enwol | Archwiliad caledwch Weld a chryfder bondio |
| Meini Prawf Derbyn | Dim cracio yn y parth weldio (Gwrthod ar unwaith os methwyd) |
||
| Prawf Tro | Bend Angle | Tro oer 180 gradd (Diamedr mandrel=0.75 × diamedr pibell) |
Yn efelychu straen adeiladu |
| Meini Prawf Derbyn | Dim craciau Yn fwy na neu'n hafal i 3mm mewn weldio | ||
| Prawf Tynnol | Swm Sbesimen | 2 sbesimen fesul lot gwres | Dilysu cryfder deunydd |
| Cryfder Cynnyrch | GR1 Mwy na neu'n hafal i 205 MPa, GR2 Mwy na neu'n hafal i 290 MPa, GR3 Mwy na neu'n hafal i 345 MPa | ||
| Cryfder Tynnol | GR1 Mwy na neu'n hafal i 345 MPa, GR2 Mwy na neu'n hafal i 415 MPa, GR3 Mwy na neu'n hafal i 485 MPa | ||
| Goddefgarwch Dimensiynol | Diamedr Allanol (OD) | ±0.75% | Yn sicrhau cywirdeb rhyngweithiad pentwr-pridd |
| Trwch Wal (WT) | ±10% (Gwrthod os yw WT- < 90% yn enwol) |
||
| Syth | Llai na neu'n hafal i 3mm fesul 3m o hyd | Hanfodol ar gyfer fertigolrwydd gyrru pentwr |

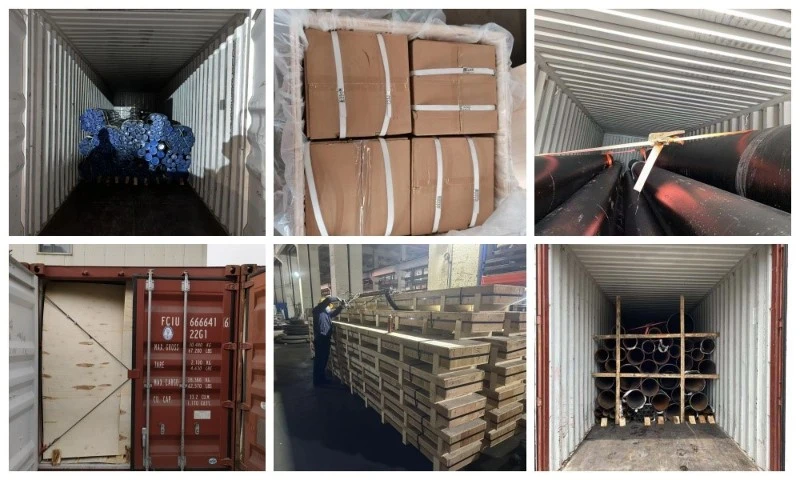

Pecynnu a llongau
