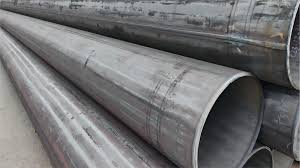

Pibell Fusion Trydan wedi'i Weldio ASTM A671 (EFW).
Trosolwg Sylfaenol
Manyleb safonol ar gyferpibell ddur wedi'i weldio -fusion-trydangweithgynhyrchu gydametel llenwi wedi'i ychwanegu, ffug oplatiau ansawdd llestr pwysedd. Mae ASTM A671 wedi'i gynllunio ar gyfergwasanaeth -pwysedd uchel ar dymheredd atmosfferig ac is, gan ei wneud yn hanfodol ar gyfer pibellau diamedr mawr mewn cynhyrchu pŵer, petrocemegol, a chymwysiadau seilwaith diwydiannol .
Enw Eglurhad

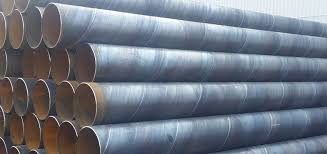

| Rhan | Ystyr geiriau: |
|---|---|
| ASTM | ASTM Rhyngwladol |
| A671 | Rhif manyleb safonol ar gyfer -fusion-pibell ddur wedi'i weldio ar gyfer tymereddau atmosfferig ac is |
| Trydan Fusion Welded (EFW) | Proses weithgynhyrchu - pibell wedi'i ffurfio o blât a'i weldio'n hydredol neu'n droellog gan ddefnyddio weldio arc trydan gydametel llenwi ychwanegol |
| Rhagoriaeth Allweddol | Yn wahanol i ERW (dim metel llenwi) - defnyddiau EFWmetel llenwiyn ystod weldio |
Nodweddion Allweddol Pibell ASTM A671 EFW
| Nodwedd | Disgrifiad |
|---|---|
| Ffynhonnell Deunydd | Wedi'i wneud oplatiau ansawdd llestr pwysedd(ee, ASTM A285, A515, A516, A537, A517) |
| Gweithgynhyrchu | Trydan Fusion Welded (EFW)- yn nodweddiadolArc Tanddwr Hydredol wedi'i Weldio (LSAW)neuArc Tanddwr Dwbl wedi'i Weldio (DSAW)gyda metel llenwi wedi'i ychwanegu |
| Cymhwysiad Cynradd | Gwasanaeth -pwysedd uchel yntymereddau atmosfferig ac is |
| Ystod Diamedr | 16 modfedd (400 mm) a mwyyn enwol |
| Trwch Wal | 1/4 modfedd (6 mm) a mwy |
| Hyd | Yn nodweddiadol 6 m a 12 m, yn addasadwy i ofynion y prosiect |
| Ffocws Tymheredd | Wedi'i ddylunio'n benodol ar gyfercaledwch tymheredd is(dim gwasanaeth tymheredd uchel) |
Terminoleg Allweddol: Gradd yn erbyn Dosbarth
Deall y gwahaniaeth rhwngGraddaDosbarthyn hanfodol ar gyfer ASTM A671:
| Tymor | Diffiniad | Enghreifftiau |
|---|---|---|
| Gradd | Yn dynodi'rmath o blât llestr pwysedd a ddefnyddiri weithgynhyrchu'r bibell. Mae'r radd yn nodi cyfansoddiad cemegol y deunydd sylfaen a lefel cryfder. | CA55, CB60, CC60, CC65, CC70 |
| Dosbarth | Yn dynodi tair nodwedd weithgynhyrchu allweddol:perfformio triniaeth wres, boed yweldio yn cael ei archwilio'n radiograffeg, ac a yw'rpibell yn cael ei brofi pwysau . | 10, 12, 22, 32, 42, 52 (gweler y tabl cyflawn isod) |
Graddau Cyffredin (Dynodiadau Deunydd Plât)
Mae'r "Gradd" yn ASTM A671 yn cyfateb i fanylebau plât llestr pwysedd penodol:
| Gradd | Manyleb Plât Cyfatebol | Cais Nodweddiadol |
|---|---|---|
| CA55 | ASTM A285 Gradd A neu B | Gwasanaeth dur carbon cyffredinol |
| CB60 | ASTM A516 Gradd 60 | Cryfder cymedrol, caledwch da |
| CB65 | ASTM A516 Gradd 65 | Cryfder uwch, caledwch gwell |
| CB70 | ASTM A516 Gradd 70 | Cryfder uchel, caledwch rhagorol |
| CC60 | ASTM A516 Gradd 60 (gyda gofynion ychwanegol) | -gwasanaeth tymheredd isel |
| CC65 | ASTM A516 Gradd 65 (gyda gofynion ychwanegol) | -gwasanaeth tymheredd isel |
| CC70 | ASTM A516 Gradd 70 (gyda gofynion ychwanegol) | Mwyaf cyffredin ar gyfer rhaglenni tymheredd isel |
| CJA115 | Plât dur aloi | Cymwysiadau aloi cryfder uchel |
| CJB115 | Plât dur aloi | Cymwysiadau aloi cryfder uchel |
| CF65/CF70 | Plât dur nicel | Gwydnwch-tymheredd isel gwell |
Dynodiadau Dosbarth – Tabl Cyfeirio Cwblhau
Mae'r "Dosbarth" yn pennu gofynion triniaeth wres, archwiliad radiograffig, a phrofion pwysau. Mae dosbarthiadau'n dilyn system rifo resymegol lle mae'rmae'r digid cyntaf yn nodi'r math o driniaeth wres, a'rmae ail ddigid yn dynodi lefel arolygu :
| Dosbarth | Triniaeth Gwres | Radiograffeg | Prawf Pwysau | Cais Nodweddiadol |
|---|---|---|---|---|
| 10 | Dim | Nac ydw | Nac ydw | An{0}}critigol, gwasgedd isel |
| 11 | Dim | Oes | Nac ydw | Pan fydd angen gwirio cywirdeb weldio heb brawf pwysau |
| 12 | Dim | Oes | Oes | Mwyaf cyffredin ar gyfer -gwasanaeth wedi'i weldio sydd angen arolygiad llawn |
| 13 | Dim | Nac ydw | Oes | Pwysedd{0}}wedi'i brofi yn unig |
| 20 | Lleddfu Straen | Nac ydw | Nac ydw | Lleddfu straen ar gyfer sefydlogrwydd dimensiwn |
| 21 | Lleddfu Straen | Oes | Nac ydw | Lleddfu straen gydag archwiliad weldio |
| 22 | Lleddfu Straen | Oes | Oes | Mwyaf cyffredin ar gyfer-gwasanaeth lleddfu straen |
| 23 | Lleddfu Straen | Nac ydw | Oes | Lleddfu straen gyda phrawf pwysau yn unig |
| 30 | Wedi'i normaleiddio | Nac ydw | Nac ydw | Wedi'i normaleiddio ar gyfer mireinio grawn |
| 31 | Wedi'i normaleiddio | Oes | Nac ydw | Wedi'i normaleiddio gydag archwiliad weldio |
| 32 | Wedi'i normaleiddio | Oes | Oes | Cyffredin ar gyfer gwasanaeth arferol |
| 33 | Wedi'i normaleiddio | Nac ydw | Oes | Wedi'i normaleiddio gyda phrawf pwysau yn unig |
| 40 | Wedi'i Normaleiddio a'i Dymheru | Nac ydw | Nac ydw | Gwell priodweddau mecanyddol |
| 41 | Wedi'i Normaleiddio a'i Dymheru | Oes | Nac ydw | Priodweddau gwell gydag archwiliad weldio |
| 42 | Wedi'i Normaleiddio a'i Dymheru | Oes | Oes | Triniaeth wres ac archwiliad llawn |
| 43 | Wedi'i Normaleiddio a'i Dymheru | Nac ydw | Oes | Priodweddau gwell gyda phrawf pwysau |
| 50 | Wedi'i ddiffodd a'i dymheru | Nac ydw | Nac ydw | Cryfder mwyaf |
| 51 | Wedi'i ddiffodd a'i dymheru | Oes | Nac ydw | Cryfder mwyaf gydag archwiliad weldio |
| 52 | Wedi'i ddiffodd a'i dymheru | Oes | Oes | Cryfder uchaf gydag arolygiad llawn |
| 53 | Wedi'i ddiffodd a'i dymheru | Nac ydw | Oes | Cryfder mwyaf gyda phrawf pwysau |
| 70/71/72/73 | Wedi'i Diffoddu a Gwres Dyodiad | Amryw | Amryw | Dur aloi arbenigol |
Nodyn:Mae'r system rhifo dosbarthiadau yn gweithio fel a ganlyn :
digid cyntaf(10-70): Math o driniaeth wres (10=fel y'i weldio, 20=lleihau straen, 30=wedi'i normaleiddio, 40=wedi'i normaleiddio a'i dymheru, 50=wedi'i ddiffodd a'i dymheru)
Ail ddigid(0,1,2,3): Lefel arolygu (0=dim, 1=RT yn unig, 2=RT + hydrotest, 3=hydrotest yn unig)
Cyfansoddiad Cemegol (Nodweddiadol ar gyfer Graddau Dur Carbon)
| Gradd | Carbon (C) % | Silicon (Si) % | Manganîs (Mn) % | Ffosfforws (P) % | Sylffwr (S) % |
|---|---|---|---|---|---|
| CA55 | 0.28 uchafswm | - | 0.98 uchafswm | 0.035 uchafswm | 0.035 uchafswm |
| CB60 | 0.24 uchafswm | 0.13-0.45 | 1.30 uchafswm | 0.035 uchafswm | 0.035 uchafswm |
| CB65 | 0.28 uchafswm | 0.13-0.45 | 1.30 uchafswm | 0.035 uchafswm | 0.035 uchafswm |
| CB70 | 0.31 uchafswm | 0.13-0.45 | 1.30 uchafswm | 0.035 uchafswm | 0.035 uchafswm |
| CC60 | 0.21 uchafswm | 0.55-0.98 | 0.79-1.30 | 0.035 uchafswm | 0.035 uchafswm |
| CC65 | 0.24 uchafswm | 0.55-0.98 | 0.79-1.30 | 0.035 uchafswm | 0.035 uchafswm |
| CC70 | 0.27 uchafswm | 0.55-0.98 | 0.79-1.30 | 0.035 uchafswm | 0.035 uchafswm |
Ffynhonnell:
Priodweddau Mecanyddol
| Gradd | Cryfder Cynnyrch (MPa) min | Cryfder Tynnol (MPa) | Elongation % (hydredol) |
|---|---|---|---|
| CA55 | 205 | 380-515 | 27 |
| CB60 | 220 | 415-550 | 25 |
| CB65 | 240 | 450-585 | 23 |
| CB70 | 260 | 485-620 | 21 |
| CC60 | 220 | 415-550 | 25 |
| CC65 | 240 | 450-585 | 23 |
| CC70 | 260 | 485-620 | 21 |
Cryfder Tynnol Pwynt Weldio:Rhaid bodloni neu ragori ar gryfder tynnol lleiaf y radd metel sylfaen.
Proses Gweithgynhyrchu
Mae pibellau ASTM A671 EFW yn cael eu cynhyrchu gan ddefnyddio'r broses ganlynol:
Paratoi Plât:Dewisir platiau dur o ansawdd llestr pwysedd yn seiliedig ar y radd ofynnol (A516, A515, A285, ac ati).
Ffurfio:Platiau yn cael eu ffurfio i siâp silindraidd gan ddefnyddioPlygu Tri Rhôlneu dechnoleg debyg.
Weldio:Sêm hydredol yn weldio gan ddefnyddioWeldio Arc Tanddwr (SAW)prosesu gydametel llenwi ychwanegol– mae hyn yn gwahaniaethu EFW ac ERW (nad yw'n defnyddio unrhyw fetel llenwi).
Ehangu Mecanyddol:Mae pibell yn cael ei ehangu i gyflawni goddefiannau dimensiwn manwl gywir.
Triniaeth wres:Wedi'i gymhwyso yn ôl y Dosbarth penodedig (lleihau straen, normaleiddio, diffodd a thymeru).
NDT a Phrofi:Arholiad radiograffeg, profion hydrostatig, profion ultrasonic fel sy'n ofynnol yn ôl Dosbarth.
Gorffen:Paratoi diwedd (beveled, plaen), cais cotio fel y nodir.
Tabl Cymharu: ASTM A671 vs ASTM A672
Mae ASTM A671 yn aml yn cael ei gymharu ag ASTM A672, gan fod y ddau yn safonau pibell EFW o blatiau llestr pwysedd:
| Agwedd | ASTM A671 | ASTM A672 |
|---|---|---|
| Tymheredd Gwasanaeth | Tymheredd atmosfferig ac is | Tymheredd cymedrol ac uwch |
| Ffocws Cynradd | Cadernid-tymheredd isel, priodweddau effaith | Cryfder tymheredd uchel, ymwrthedd creep |
| Graddau Nodweddiadol | CC60, CC65, CC70 (yn seiliedig ar A516) | B60, B65, B70 (platiau tebyg ond gofynion gwahanol) |
| Cymwysiadau Cyffredin | Pibellau proses tymheredd isel, LNG, gwasanaeth oer | Pibellau boeler allanol, llinellau proses tymheredd uchel |
| Profi Effaith | Yn aml yn ofynnol ar gyfer gwasanaeth tymheredd isel | Fel arfer nid oes angen oni nodir yn wahanol |
Gofynion Profi ac Arolygu
Yn dibynnu ar y Dosbarth a ddewiswyd, mae pibellau ASTM A671 yn cael:
| Math Prawf | Pwrpas | Cymhwysedd |
|---|---|---|
| Prawf Tensiwn | Gwirio cnwd a chryfder tynnol | Pob gradd |
| Prawf Troi Weld Ardraws Dan Arweiniad | Gwirio ductility weld a chywirdeb | Pob pibell |
| Prawf gwastadu | Gwiriwch hydwythedd | Fel y nodir |
| Arholiad Radiograffig (RT) | Canfod diffygion weldio | Yn eisiau ar gyfer Dosbarthiadau gyda "1" neu "2" fel ail ddigid |
| Prawf Hydrostatig | Prawf o gadernid gollyngiad | Yn eisiau ar gyfer Dosbarthiadau gyda "2" neu "3" fel ail ddigid |
| Profi Effaith (Charpy V-rhif) | Gwiriwch -gadernid tymheredd isel | Yn aml yn ofynnol ar gyfer gwasanaeth tymheredd isel, a bennir fel gofyniad atodol |
| Arholiad Uwchsonig (UT) | Canfod diffygion laminaidd | Gofyniad atodol |
| Arolygiad Dimensiynol | Gwirio OD, trwch wal, uniondeb | 100% |
Cymwysiadau Cyffredin
Defnyddir pibellau ASTM A671 EFW yn eang yn:
| Diwydiant | Ceisiadau |
|---|---|
| Planhigion Pŵer | Llinellau dŵr oeri, cyddwysyddion, systemau dŵr porthiant |
| LNG & Petrocemegol | Pibellau proses tymheredd isel-, gwasanaethau cryogenig |
| Olew a Nwy | Piblinellau gwasgedd isel{{0}i-canolig ar gyfer hylifau oer, llinellau casglu nwy |
| Seilwaith Diwydiannol | Systemau pibellau sy'n gofyn am wydnwch ar dymheredd isel |
| Purfeydd | Pibellau oddi ar y safle, llinellau cyfleustodau mewn hinsawdd oer |
| Gwresogi Ardal | Rhwydweithiau dosbarthu (pan fo'r tymheredd yn gymedrol) |
| Trin Dwr | Llinellau dŵr -diamedr mawr sydd angen gallu gwasgedd |
Argaeledd Maint Nodweddiadol
| Paramedr | Amrediad |
|---|---|
| Diamedr y tu allan | 16" (400 mm) i 100" (2500 mm)+ |
| Trwch Wal | 6 mm (0.25") i 75 mm (3") |
| Hyd | 6 m, 12 m, neu arferiad yn ôl yr angen |
| Diwedd Gorffen | Daw i ben plaen, pennau beveled ar gyfer weldio |
Opsiynau Gorffen ac Amddiffyn Arwyneb
| Math Gorffen | Cais |
|---|---|
| Gorffen Melin(fel-weldio) | Safonol, ar gyfer prosesu pellach |
| Preimiwr{0}}wedi'i baentio | Amddiffyniad cyrydiad dros dro |
| Gorchudd Epocsi | Amddiffyn rhag cyrydiad ar gyfer llinellau claddedig/gwasanaeth |
| Gorchudd 3LPE | Piblinellau claddedig, amgylcheddau llym |
| Galfanedig | Llai cyffredin oherwydd diamedrau mawr |
Canllawiau Dewis Dosbarth
Mae dewis y Dosbarth priodol yn dibynnu ar ofynion y gwasanaeth:
| Cyflwr Gwasanaeth | Dosbarth a Argymhellir | Rhesymeg |
|---|---|---|
| An{0}}critigol, gwasgedd isel | 10 neu 13 | Y gost isaf, y profion lleiaf posibl |
| Diwydiannol cyffredinol, pwysau cymedrol | 12 | Fel-weldio ag archwiliad llawn (RT + hydrotest) |
| Llestri pwysau, gwasanaeth critigol | 22 | Lleddfu straen gydag archwiliad llawn -mwyaf cyffredin ar gyfer llawer o geisiadau |
| -gwasanaeth tymheredd isel | 32 neu 42 | Wedi'i normaleiddio neu ei normaleiddio a'i dymheru ar gyfer mireinio grawn a chaledwch |
| Gofynion-cryfder uchel | 52 | Wedi'i ddiffodd a'i dymheru ar gyfer y cryfder mwyaf |
| Amodau gwasanaeth difrifol | 42 neu 52 gyda gofynion atodol | Triniaeth wres ac archwiliad llawn |
Manteision Pibell ASTM A671 EFW
| Mantais | Disgrifiad |
|---|---|
| Gallu Diamedr Mawr | Yn gallu cynhyrchu pibellau llawer mwy na galluoedd di-dor neu ERW |
| Waliau Trwchus | Yn addas ar gyfer cymwysiadau -pwysedd uchel sy'n gofyn am drwch wal sylweddol |
| Hyblygrwydd Deunydd | Amrywiaeth eang o raddau plât ar gael ar gyfer gwahanol amodau gwasanaeth |
| -Cadernid tymheredd isel | Wedi'i ddylunio'n benodol ar gyfer gwasanaeth atmosfferig a thymheredd is |
| Opsiynau Rheoli Ansawdd | Mae system ddosbarth yn caniatáu paru lefel arolygu i gritigolrwydd gwasanaeth |
| Perfformiad profedig | Hanes hir mewn cymwysiadau pŵer, petrocemegol a diwydiannol |
| Gwneuthuriad o'r Plât | Mae'n galluogi defnyddio deunyddiau o ansawdd llestr pwysedd gyda phriodweddau ardystiedig |
Nodiadau Dethol Pwysig
1. Dewis Gradd
CA55, CB60, CB65, CB70:Gwasanaeth dur carbon cyffredinol
CC60, CC65, CC70: Wedi'i ffafrio ar gyfer cymwysiadau-tymheredd iselangen mwy o galedwch
Nifer uwch=cryfder uwch (60, 65, 70 yn dynodi cryfder tynnol bras mewn ksi)
2. Rhesymeg Dewis Dosbarth
Mae'r system rhifo dosbarthiadau yn gwneud dewis yn syml :
digid cyntaf= triniaeth wres: 10 (fel-weldio), 20 (leddfu straen), 30 (normaleiddio), 40 (wedi'i normaleiddio a'i dymheru), 50 (wedi'i ddiffodd a'i dymheru)
Ail ddigid= arolygiad: 0 (dim), 1 (RT yn unig), 2 (RT + hydrotest), 3 (hydrotest yn unig)
Detholiadau mwyaf cyffredin:
Dosbarth 12:Wedi-weldio, wedi'i archwilio'n llawn – ar gyfer gwasanaeth cyffredinol
Dosbarth 22:Lleddfu straen, wedi'i archwilio'n llawn -safonol ar gyfer llawer o geisiadau
Dosbarth 32:Wedi'i normaleiddio, wedi'i arolygu'n llawn – ar gyfer-gwasanaeth tymheredd isel
3. Cyfyngiadau Tymheredd
Mae ASTM A671 yn benodol ar gyfertymereddau atmosfferig ac is
For elevated temperature service (>400 gradd F / 200 gradd ), nodwchASTM A672yn lle
Ar gyfer tymereddau isel iawn (islaw -50 gradd F / -45 gradd), gwiriwch ofynion prawf effaith gyda manylebau atodol
4. Cydymffurfio â'r Cod
Cod ASME: Wedi'i fabwysiadu'n aml felSA-671ar gyfer cymwysiadau Cod Boeleri a Llestri Pwysedd
Ymgynghorwch â chodau adeiladu cymwys (ASME B31.3, B31.1, ac ati) ar gyfer ffactorau derbyn a dylunio
5. Sicrwydd Ansawdd
Tystysgrif Prawf Melin:EN 10204 3.1 neu 3.2fel arfer yn ofynnol ar gyfer cymwysiadau hanfodol
Sicrhau bod yr holl brofion gofynnol (RT, hydrotest, effaith) fesul Dosbarth penodedig yn cael eu dogfennu
Tecawe Terfynol: Pibell ASTM A671 EFWyw'rmanyleb safonol ar gyfer pibell ddur wedi'i weldio â diamedr mawr, trydanwedi'i wneud o blatiau ansawdd llestr pwysedd ar gyfergwasanaeth -pwysedd uchel ar dymheredd atmosfferig ac is. Mae'n cael ei gwahaniaethu gan eiGradd(yn nodi'r deunydd plât, ee, CC70 o A516 Gr.70) aDosbarth(sy'n dangos lefel triniaeth gwres a archwiliad, ee, Dosbarth 22 ar gyfer straen-wedi'i leddfu â radiograffeg a hydrotest). Mae'r bibell hon yn hanfodol ar gyfersystemau oeri gweithfeydd pŵer, cyfleusterau LNG, pibellau proses petrocemegol, a seilwaith diwydiannolangen diamedrau mawr, waliau trwchus, a pherfformiad tymheredd isel dibynadwy. Y fanyleb fwyaf cyffredin ar gyfer -gwasanaeth tymheredd isel ywASTM A671 CC70 Dosbarth 22 .
