Mae API 5L yn Dosbarthu Pibellau Piblinell yn Ddwy Lefel: PSL1 a PSL2
PSL1Mae (Manyleb Cynnyrch Lefel 1) yn canolbwyntio'n bennaf ar briodweddau mecanyddol sylfaenol a gofynion cyfansoddiad cemegol, heb y profion llym a'r amodau ychwanegol a osodir arnynt PSL2. Defnyddir pibellau piblinell PSL1 fel arfer yn amgylcheddau-pwysau isel neu ganolig-, megis piblinellau trawsyrru olew a nwy ar y tir, lle mae cost-effeithiolrwydd ac ymarferoldeb yn cael eu blaenoriaethu.
Cyfansoddiad Cemegol
Mae gan bibellau piblinell PSL1 gynnwys carbon cymharol syml ac elfennau aloi. Maent fel arfer wedi'u gwneud odur carbon gyda symiau bach o fanganîs a silicon i sicrhau cryfder sylfaenol a weldadwyedd. Mewn cyferbyniad, Pibellau piblinell PSL2Gall -pibellau gradd uwch (fel y rhai a ddefnyddir ar gyfer cymwysiadau tymheredd uchel neu dymheredd isel) gynnwys mwy o elfennau aloi, megis cromiwm, nicel, neu folybdenwm, i wella ymwrthedd cyrydiad a chaledwch. Mae'r gwahaniaeth hwn yn ei wneudPibellau PSL1 yn fwy cost-effeithiol oherwydd deunyddiau crai a phrosesau gweithgynhyrchu symlach. Er enghraifft, gall pibellau PSL1 gostio sawl mil o RMB y dunnell, tra bod -pibellau gradd uwch yn gallu cyrraedd degau o filoedd o RMB y dunnell, yn dibynnu ar fanylebau ac amodau'r farchnad.
Perfformiad Mecanyddol
Mae pibellau piblinell PSL1 fel arfer yn cyfarfod Gofynion sylfaenol API 5Lar gyfer cnwd a chryfder tynnol, gyda cryfder cynnyrch yn amrywio o 240 MPa i 550 MPa, yn dibynnu ar y radd (ee, X42, X52, ac ati). Mae'r eiddo hyn yn ddigonol ar gyfer cymwysiadau mwyaf confensiynol, megis piblinellau nwy dinasoedd neu systemau casglu olew. Fodd bynnag, o gymharu â phibellau PSL2, efallai y bydd gan bibellau PSL1 caledwch effaith gwannach a chaledwch torri asgwrn.
Mae angen pibellau PSL2 profion effaith llymach ac arolygiad annistrywiol (NDT) i sicrhau diogelwch mewn amgylcheddau garw (ee, -tymheredd isel neu -amodau pwysau uchel). Mae pibellau PSL1 yn fwy addas ar gyfer hinsoddau ysgafn ac amodau-pwysedd isel, traDefnyddir pibellau PSL2 mewn amgylcheddau eithafol, megisRhanbarthau Arctig neu bibellau-môr dwfn.
Manyleb
Maint: OD: 406-1422.40mm WT: 1.65-40mm, Hyd: 6mtr-20mtr
Safon a Gradd : API 5L PSL1./ PSL2. GR.B, X42, X45, X50, X60, X60, X65, X70, X80
Diwedd: Pen Sgwâr/Diwedd Plaen (wedi'i dorri'n syth, wedi'i dorri â llif, wedi'i dorri'n fflachlamp), Pennau Beveled/Threaded
Gorchudd: Gorchudd 3PE; Gorchudd 3PP; Gorchudd FBE; Gorchudd Epocsi; Paentio Arbennig
Deunyddiau a Gweithgynhyrchu
Rhaid i'r dur ar gyfer pibell ddi-dor a phibell wedi'i weldio gael ei wneud gan un neu fwy o'r prosesau canlynol: aelwyd agored, ffwrnais drydan, neu ocsigen sylfaenol. Rhaid i wythïen weldio pibell weldio gwrthiant trydan yng Ngradd B gael ei thrin â gwres ar ôl ei weldio.
|
Gofynion Cemegol |
Math S (di-dor) |
Math E |
Math F |
||
|
Lawrlwythwch Siart |
(trydan- ymwrthedd weldio) |
(ffwrnais{0}} pibell wedi'i weldio) |
|||
|
|
Gradd A |
Gradd B |
Gradd A |
Gradd B |
Gradd A |
|
Carbon max. % |
0.25 |
0.30* |
0.25 |
0.30* |
0.3 |
|
Manganîs % |
0.95 |
1.2 |
0.95 |
1.2 |
1.2 |
|
Ffosfforws, uchafswm. % |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
|
Sylffwr, uchafswm. % |
0.045 |
0.045 |
0.045 |
0.045 |
0.045 |
|
Copr, uchafswm.% |
0.40 |
0.40 |
0.40 |
0.40 |
0.4 |
|
Nicel, max. % |
0.40 |
0.40 |
0.40 |
0.40 |
0.4 |
|
Cromiwm, uchafswm. % |
0.40 |
0.40 |
0.40 |
0.40 |
0.4 |
|
Molybdenwm, uchafswm. % |
0.15 |
0.15 |
0.15 |
0.15 |
0.15 |
|
Fanadiwm, uchafswm. % |
0.08 |
0.08 |
0.08 |
0.08 |
0.08 |

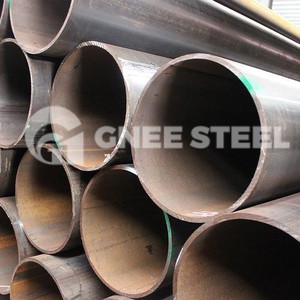

Pibell ddur GNEE API 5L PSL1 PSL2 LSAW ar werth
