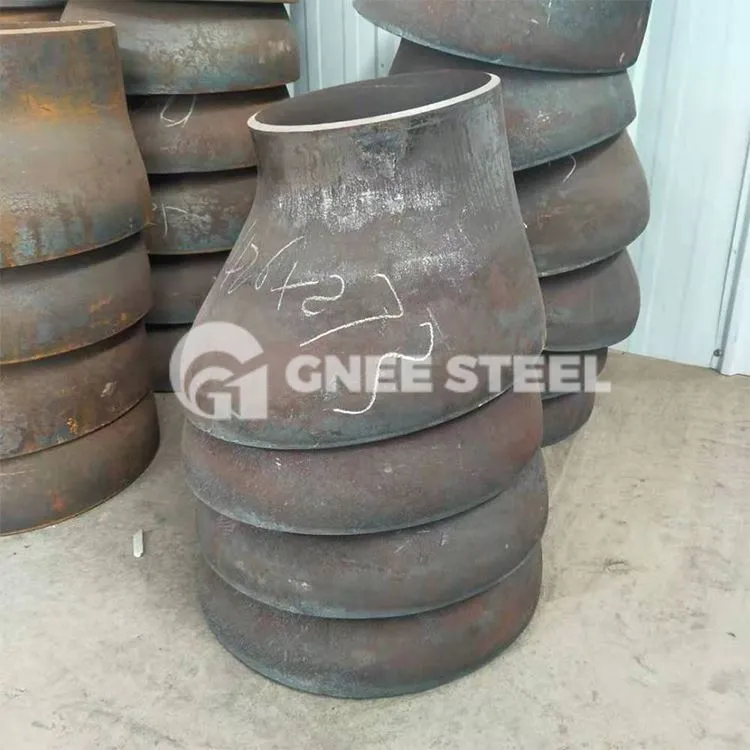

Gostyngydd Ecsentrig

Yn ogystal â defnyddio pibellau dur fel deunyddiau crai i gynhyrchu gostyngwyr, gellir cynhyrchu gostyngwyr ecsentrig hefyd gyda phlatiau dur gan ddefnyddio prosesau ffurfio stampio ar gyfer rhai manylebau gostyngwyr. Mae siâp y dyrnu a ddefnyddir ar gyfer lluniadu wedi'i ddylunio gan gyfeirio at faint arwyneb mewnol y lleihäwr, a defnyddir y marw i dynnu'r lleihäwr. Mae'r plât dur wedi'i wagio wedi'i stampio a'i ymestyn.

Deunydd

Dur Carbon: ASTM/ASME A234 WPB, WPC
Aloi: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911, 15Mo3 15 CrMoV, 35CrMoV
Dur gwrthstaen: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN{{4}N{5}5}}Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
Dur tymheredd isel: ASTM/ASME A402 WPL3-WPL 6
Dur Perfformiad Uchel: ASTM/ASME A860 WPHY 42-46-52-60-65-70
Dur bwrw, dur aloi, dur di-staen, copr, aloi alwminiwm, plastig, ffosffad argon, PVC, PPR, RFPP (polypropylen wedi'i atgyfnerthu), ac ati.

Nodweddion strwythurol lleihäwr ecsentrig

Y dull mynegiant o reducer ecsentrig yw diamedr y pen mawr wedi'i luosi â diamedr y pen bach wedi'i luosi â'r trwch.
Safonau lleihäwr ecsentrig: safon genedlaethol, safon Americanaidd, safon Brydeinig a stampio pwysedd uchel ansafonol amrywiol.
Proses ffurfio lleihau'r lleihäwr ecsentrig yw rhoi tiwb yn wag gyda'r un diamedr â phen mawr y lleihäwr i'r mowld ffurfio, a thrwy wasgu'r tiwb yn wag i'r cyfeiriad echelinol, mae'r metel yn symud ar hyd y ceudod llwydni ac yn crebachu. i mewn i siâp. Yn ôl y diamedr gwahanol Rhennir maint newid diamedr y tiwb diamedr yn ffurfio gwasgu un-amser neu ffurfio gwasgu lluosog.
Nodweddion gostyngwyr ecsentrig yw bod eu cryfder yn sylweddol uwch na chryfder dur carbon gyda'r un cynnwys carbon, ac mae ganddynt galedwch a phlastigrwydd da, yn ogystal â weldadwyedd da a gwrthiant cyrydiad.
Ni ddylai crwnder y lleihäwr fod yn fwy nag 1% o ddiamedr allanol y pen cyfatebol, a'r gwyriad a ganiateir yw ± 3mm. Rhaid i ddeunydd y lleihäwr gydymffurfio â SY / T5037, GB / T9711, GB / T8163, safon Americanaidd ASTM A106 / A53 GRB, API 5L, APT5CT, ASTM A105, ASTM A234, ASTM A106, safonau DIN Almaeneg a safonau gofynion cwsmeriaid.
Mae'r reducer (pennau mawr a bach) yn ffitiad pibell a ddefnyddir ar bwynt lleihau diamedr y bibell. Y prosesau ffurfio a ddefnyddir yn gyffredin yw lleihau gwasgu diamedr, ehangu gwasgu diamedr neu leihau diamedr ynghyd â gwasgu diamedr sy'n ehangu. Ar gyfer rhai manylebau gostyngwyr, gellir defnyddio stampio hefyd.
a. Gostyngiad diamedr / ehangu diamedr yn ffurfio
Proses ffurfio gostyngiad y lleihäwr yw rhoi tiwb yn wag gyda'r un diamedr â phen mawr y lleihäwr i'r mowld ffurfio, a thrwy wasgu'r tiwb yn wag ar hyd y cyfeiriad echelinol, mae'r metel yn symud ar hyd y ceudod llwydni ac yn crebachu i ffurf. Yn ôl maint y reducer, caiff ei rannu'n wasg un-amser sy'n ffurfio neu'n ffurfio gwasg lluosog. Mae'r ffigur isod yn ddiagram sgematig o ffurfiad rhydwythiad lleihäwr consentrig.

Diamedr ehangu ffurfio yw defnyddio gwag tiwb sy'n llai na diamedr pen mawr y lleihäwr, a defnyddio punch mewnol i ehangu'r diamedr ar hyd diamedr mewnol y tiwb yn wag. Mae'r broses ehangu diamedr yn bennaf yn datrys y broblem na all y reducer â diamedr mwy gael ei ffurfio'n hawdd trwy leihau diamedr. Weithiau, mae'r dulliau ehangu diamedr a lleihau diamedr yn cael eu cyfuno yn unol ag anghenion ffurfio deunydd a chynnyrch.
Yn ystod y broses anffurfio a gwasgu o leihau neu ehangu diamedr, mae gwasgu oer neu wasgu'n boeth yn cael ei bennu yn ôl gwahanol ddeunyddiau ac amodau lleihau diamedr. O dan amgylchiadau arferol, dylid defnyddio gwasgu oer gymaint â phosibl, ond dylid defnyddio gwasgu poeth pan fydd newidiadau diamedr lluosog yn achosi caledu gwaith difrifol, pan fydd trwch y wal yn rhy drwchus, neu pan ddefnyddir deunyddiau dur aloi.

b. Stampio ffurfio
Yn ogystal â defnyddio pibellau dur fel deunyddiau crai i gynhyrchu gostyngwyr, gellir cynhyrchu rhai manylebau gostyngwyr hefyd gan ddefnyddio platiau dur gan ddefnyddio'r broses ffurfio stampio. Mae siâp y dyrnu a ddefnyddir ar gyfer lluniadu wedi'i ddylunio gan gyfeirio at ddimensiynau arwyneb mewnol y lleihäwr, a defnyddir y dyrnu i ddyrnu ac ymestyn y plât dur wedi'i orchuddio i siâp.
