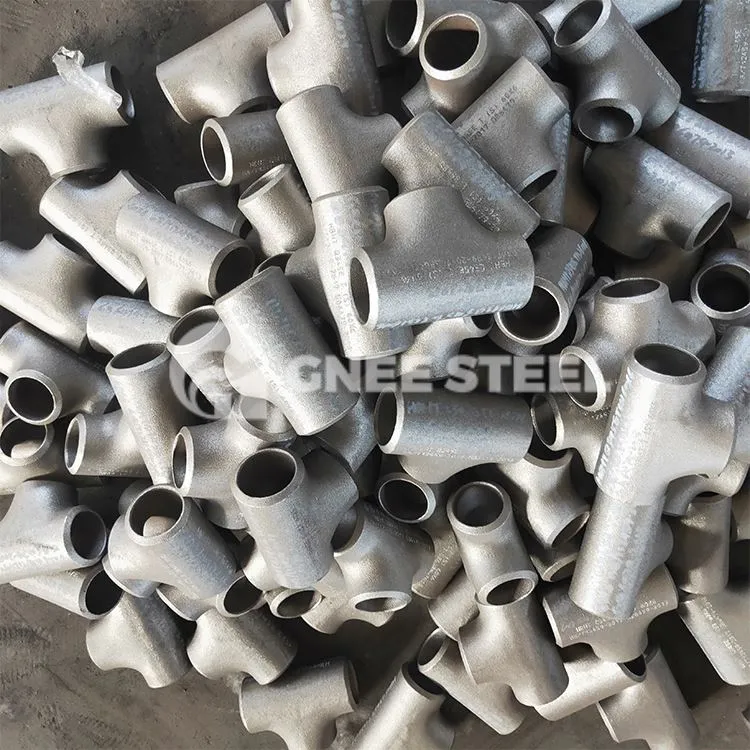

Soced Dur Di-staen Gwasgedd Uchel Weld Te

High Pressure Stainless Steel Socket Weld Tee
High Pressure Stainless Steel Socket Weld Tee
High Pressure Stainless Steel Socket Weld Tee

Soced Dur Di-staen Gwasgedd Uchel Weld Te

Gelwir ti hefyd yn ffitio pibelli ti neu ffit ti, tee joint, ac ati. Fe'i defnyddir yn bennaf i newid cyfeiriad hylif ac fe'i defnyddir wrth bibellau cangen y prif biblinellau. Gellir ei ddosbarthu yn ôl diamedr pibell. Wedi'i wneud yn gyffredinol o ddur carbon, dur bwrw, dur aloi, dur di-staen, copr, aloi alwminiwm, plastig, argon, PVC a deunyddiau eraill.

Anfon ymchwiliad

Sgwrs Nawr

Cyflwyniad Cynnyrch

Mae dau ti pwysedd uchel a ddefnyddir yn gyffredin, mae un yn ti pwysedd uchel wedi'i weldio, a'r llall yn ti pwysedd uchel wedi'i ffugio'n annatod. Mae tees pwysedd uchel wedi'u weldio yn cael eu gwneud o bibellau dur pwysedd uchel o ansawdd uchel. Mae'r dull gweithgynhyrchu yn debyg i gloddio tyllau yn y pibellau. Rhaid i'r tyllau yn y brif bibell fod yn gyson â diamedr y pibellau cangen cysylltiedig. Mae gofynion ansawdd weldio yn llym. Fel arfer mae angen preheating cyn weldio, a thriniaeth wres yn perfformio ar ôl weldio. Mae ei fanylebau a'i amrediad pwysau yr un fath â rhai penelinoedd pwysedd uchel.

Safonol -ANSI/ASME :ASTM A182% 2c ASTM SA182

Dimensiwn :ASME 16.11, MSS SP-79, MSS SP{3}}, 83, 95, 97, BS 3799

Maint :1/8" DS I 4" DS

Dosbarth:2000LBS, 3000LBS, 6000LBS

Math:Tee Weld Ffitio Soced, Soced Weld Tee Cyfartal, Soced Weld Tee Anghyfartal

Manyleb	Uchder	OD	S	S1	D	D1	C	C1	G	Trwch (Maint Mawr)	Trwch (Maint Bach)	Pwysau
1/2 * 1/4	50	33	22.3	14.5	15	8.5	9.5	9.5	15.5	5.4	9.3	0.4
1/2 * 3/8	50	33	22.3	18	15	11.8	9.5	9.5	15.5	5.4	7.5	0.4
3/4 * 3/8	63	38	27.5	18	20.2	11.8	12.5	9.5	19	5.3	10	0.5
3/4 * 1/2	63	38	27.5	22.3	20.2	15	12.5	9.5	19	5.3	7.9	0.5
1 * 1/2	70	46	34.5	22.3	25.9	15	12.5	9.5	22.5	5.8	11.9	0.7
1 * 3/4	70	46	34.5	27.5	25.9	20	12.5	12.5	22.5	5.8	9.3	0.7
1-1/4 * 1/2	79	57	42.7	22.3	34.3	15	12.5	9.5	27	7.2	17.4	1.2
1-1/4 * 3/4	79	57	42.7	27.5	34.3	20.2	12.5	12.5	27	7.2	14.8	1.1
1-1/4 * 1	79	57	42.7	34.5	34.3	25.9	12.5	12.5	27	7.2	11.3	1.1
1-1/2 * 1/2	89	63	48.8	22.3	40.1	15	12.5	9.5	32	7.1	20.4	1.5
1-1/2 * 3/4	89	63	48.8	27.5	40.1	20.2	12.5	12.5	32	7.1	17.8	1.4
1-1/2 * 1	89	63	48.8	34.5	40.1	25.9	12.5	12.5	32	7.1	14.3	1.3
1-1/2 * 1-1/4	89	63	48.8	42.7	40.1	34.3	12.5	12.5	32	7.1	10.2	1.2
2 * 1/2	108	76	60.8	22.3	51.7	15	16	9.5	38	7.6	26.9	2.4
2 * 3/4	108	76	60.8	27.5	51.7	20.2	16	12.5	38	7.6	24.3	2.3
2 * 1	108	76	60.8	34.5	51.7	25.9	16	12.5	38	7.6	10.8	2.2
2 * 1-1/4	108	76	60.8	42.7	51.7	34.3	16	12.5	38	7.6	16.7	2.1
2 * 1-1/2	108	76	60.8	48.8	51.7	40.1	16	12.5	38	7.6	13.6	2
