Tiwbiau Ffritig Wedi'u Weldio ar yr A269
Mae dur ferritig yn cyfeirio at ddur di-staen cromiwm carbon isel gyda chynnwys cromiwm o fwy na 14%, ac unrhyw ddur di-staen cromiwm sy'n cynnwys carbon gyda chynnwys cromiwm yn fwy na 27%. Yn perthyn i'r categori hwn mae Crl7, Cr17Mo2Ti, Cr25, Cr25Mo3Ti, Cr28, ac ati.
Anfon ymchwiliad
Sgwrs Nawr
Cyflwyniad Cynnyrch
Mae strwythur dur ferritig yn y cyflwr quenched (hydoddiant solet) yn ferrite, tra gellir gweld ychydig bach o carbidau a chyfansoddion rhyngfetelaidd yn strwythur y cyflwr annealed ac oedrannus.
Manyleb A269 Pibell Wedi'i Weldio Dur Di-staen
| Safonol | ASTM A268% 2c ASME SA268 |
|---|---|
| Math Tiwb | Y Ddau Weldiedig A Di-dor |
| Graddau | ASTM A268 TP 410% 2c ASTM A268 TP 430% 2c ASTM A268 TP 439 |
| Diamedr y tu allan | 1/4″ (6.25mm) I 8″ (203mm) |
| Trwch wal | {{0}}.02″ (0.5mm) I 0.5″(12mm) |
| Cais | Cyfnewidydd Gwres, Gwresogydd, Cyddwysydd |
Meintiau Tiwbiau Dur Di-staen ASTM A269 Goddefgarwch
| Diamedr Allanol, Mewn.[Mm] | OD Goddefgarwch, Yn.[Mm] | Trwch wal, % | Tiwbiau Wal Tenau |
|---|---|---|---|
| Hyd at 1⁄2, [12.7], Ac eithrio | ±0.005 [0.13] | ±15 | |
| 1⁄2 To 11⁄2 [12.7 To 38.1], Excl/Td> | ±0.005 [0.13] | ±10< | Llai Na 0.065 Mewn. [1.6 Mm] Enwol |
| 11⁄2 I 31⁄2 [38.1 I 88.9], Ac eithrio | ±0.010 [0.25] | ±10 | Llai Na 0.095 Mewn. [2.4 Mm] Enwol |
| 31⁄2 I 51⁄2 [88.9 I 139.7], Ac eithrio | ±0.015 [0.38] | ±10 | Llai Na 0.150 Mewn. [3.8 Mm] Enwol |
| 51⁄2 I 8 [139.7 I 203.2], gan gynnwys | ±0.030 [0.76] | ±10 | Llai Na 0.150 Mewn. [3.8 Mm] Enwol |
Gofynion Tynnol Tiwb Wedi'i Weldio ASTM A268
| Gradd A Dynodiad UNS | Cryfder Tynnol, Isafswm, | Cryfder Cynnyrch, Min, | ElongationA B , Mewn 2 Mewn. Neu 50 Mm, |
|---|---|---|---|
| Ksi % 5bMPa] | Ksi % 5bMPa] | Isafswm, % | |
| TP405 S40500 | 60 [415] | 30 [205] | 20 |
| … S40800 | 55 [380] | 30 [205] | 20 |
| TP410 S41000 | 60 [415] | 30 [205] | 20 |
| TP429, TP430, A TP430 Ti S429000, S 43000, Ac S 43036 | 60 [415] | 35 [240] | 20 |
| TP443 S44300 | 70 [485] | 40 [275] | 20 |
| TP{0}}} S44600 | 70 [485] | 40 [275] | 18 |
| TP{0}}} S44600 | 65 [450] | 40 [275] | 20 |
| TP409 S40900 | 55 [380] | 25 [170] | 20 |
| TP439 S43035 | 60 [415] | 30 [205] | 20 |
| S43932 | 60 [415] | 30 [205] | 20 |
| … S41500 | 115 [795] | 90 [620] | 15 |

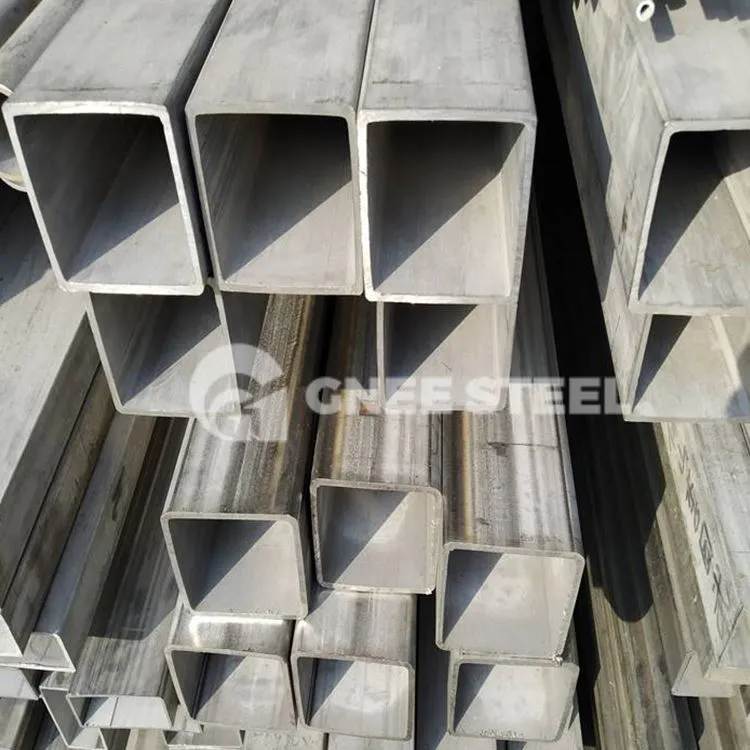

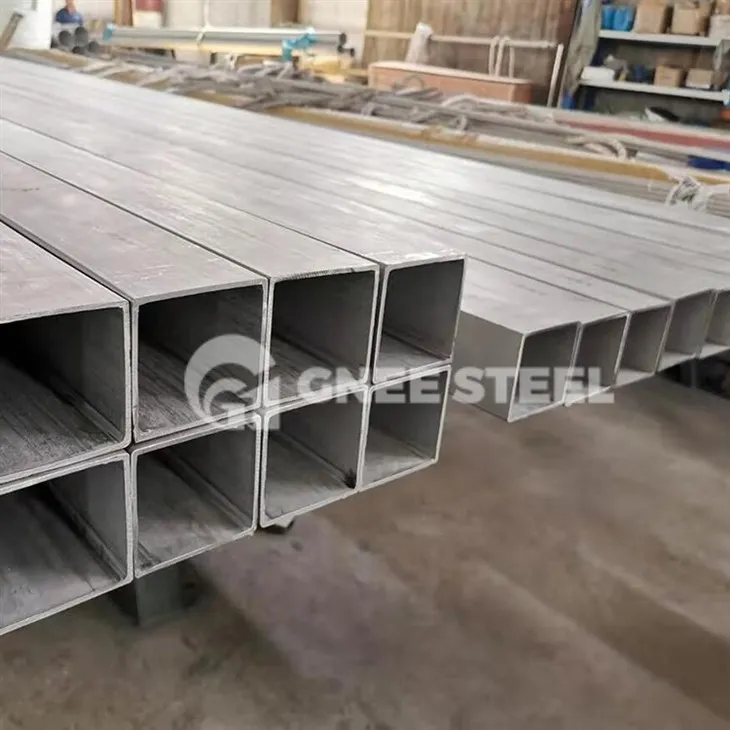

Pibell wedi'i Weldio'n Sgwâr
