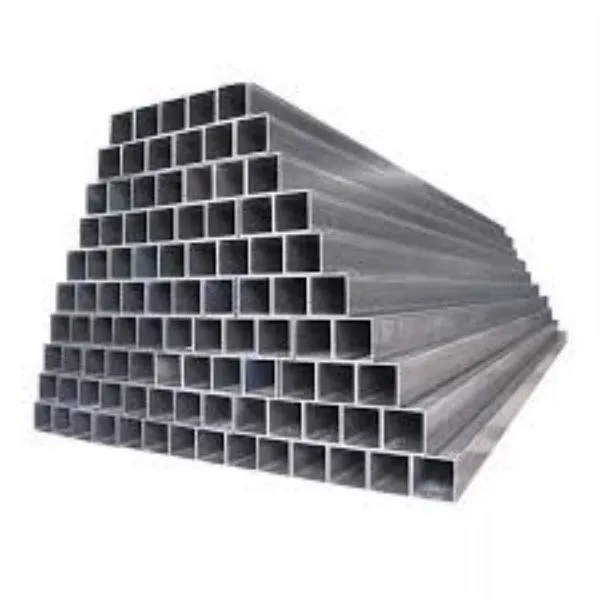

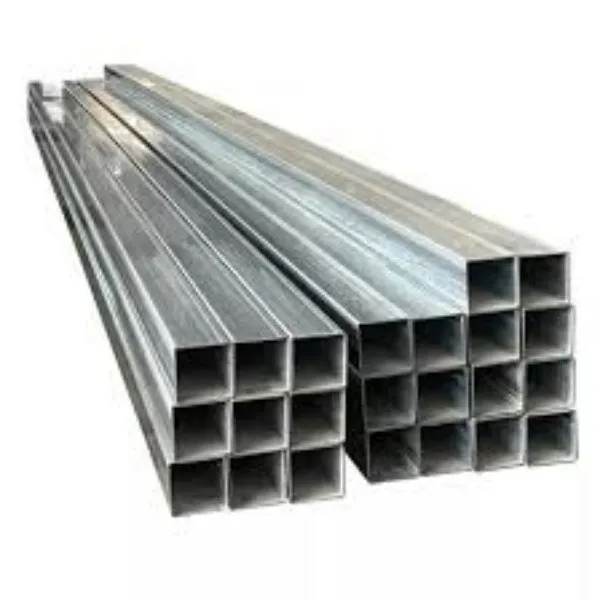

EN 10219 S235JRH Pibell Dur Strwythurol
Mae EN 10219 S235JRH (BS EN 10219 S235JRH) yn diwb dur carbon strwythurol gwag wedi'i ffurfio'n oer gyda chryfder cynnyrch lleiaf o 235 MPa ar gyfer trwch wal Llai na neu'n hafal i 16 mm a chryfder effaith lleiaf o 27 J ar 20 gradd.
Gradd dur yw 1.0039.
| Enw dur | Cryfder cynnyrch lleiaf Reh, MPa | Cryfder tynnol Rm, MPa | Lleiafswm ehangiad Ad, % | ||
| Trwch penodol mm | Trwch penodol mm | Trwch penodol mm | |||
| Llai na neu'n hafal i 16 | >16 Llai na neu'n hafal i 40 | ＜ 3 | Mwy na neu'n hafal i 3 Llai na neu'n hafal i 40 | Llai na neu'n hafal i 40 | |
| S235JRHa | 235 | 225 | 360-510 | 360-510 | 24 b |
a Dim ond os nodir opsiwn 1.3 y caiff eiddo effaith ei ddilysu.
b Ar gyfer trwch > 3 mm a dimensiynau trawsdoriadol D/T < 15 (crwn) a (B+H)/2T < 12.5 (sgwâr a hirsgwar), mae'r elongation lleiaf yn cael ei leihau gan 2. Ar gyfer trwch < 3 mm, mae'r lleiafswm elongation yw 17%.
d Am drwch < 3 mm, gweler 9.2.2.
Rhaid i'r prawf effaith gydymffurfio â gofynion EN 10045-1.
Fodd bynnag, nid oes angen gwirio tiwbiau ansawdd S235JRH yn unigol oni bai bod gofynion penodol.
| Enw dur | KV egni effaith lleiafe, J |
| ar dymheredd prawf o | |
| 20 gradd | |
| S235JRH | 27 |
d Ar gyfer priodweddau trawiad ar gyfer darnau prawf trychiadau llai gweler 6.7.2.
Rhaid danfon EN 10219 S235JRH ar ffurf oer heb driniaeth wres ddilynol, ond gall welds fod yn y cyflwr wedi'i weldio neu wedi'i drin â gwres.
Ffurfio oer yw'r broses o ffurfio i'r siâp terfynol ar dymheredd ystafell.
Ar gyfer adrannau gwag SAW sydd â diamedr allanol sy'n fwy na 508 mm, efallai y bydd angen gweithrediad ffurfio poeth, nad yw'n effeithio ar y priodweddau mecanyddol, i fodloni'r gofynion goddefgarwch y tu allan i rownd.
