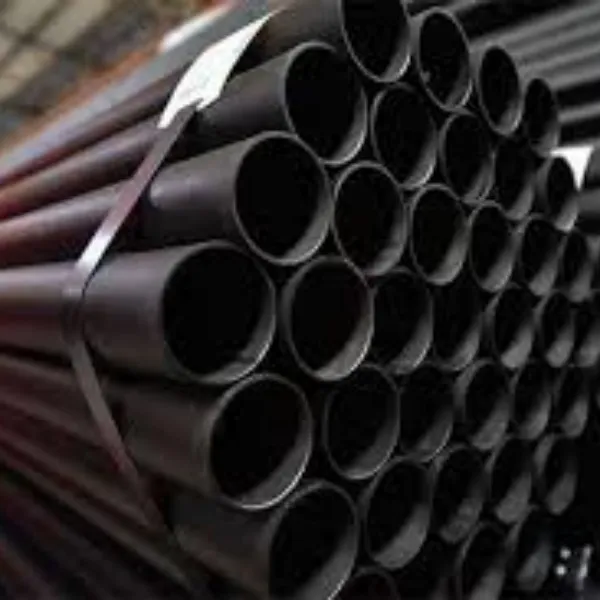

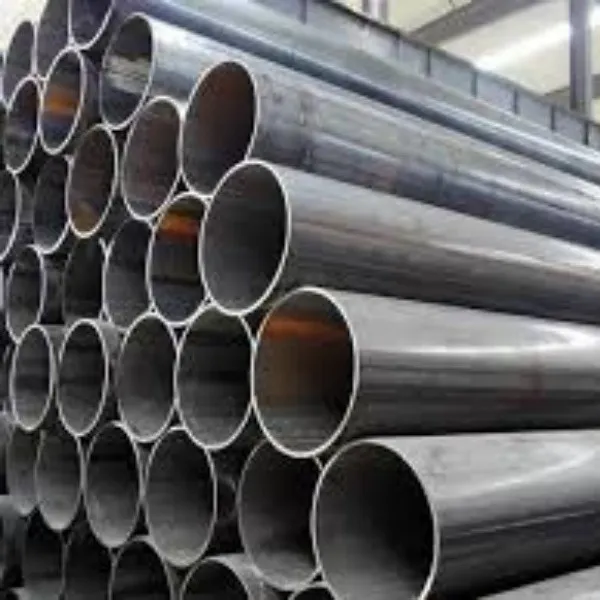

EN 10217-2 P195GH Pibell Dur wedi'i Weldio

Mae EN 10217-2 P195GH (BS EN 10217-2 P195GH) yn bibell ddur gron wedi'i weldio gan HFW sydd â chryfder cynnyrch o leiaf 195 MPa ar drwch wal sy'n Llai na neu'n hafal i 16 mm a 320 - 440 MPa tynnol cryfder at ddibenion pwysau gydag eiddo tymheredd uchel. Yn ogystal, caiff ei rannu'n TC1 a TC2 yn dibynnu ar y categori prawf y gellir ei ddewis.

Y rhif dur yw 1.0348.

Nodyn: Mae BS EN 10217-2 P195GH yn gwbl gyfwerth ag EN 10217-2 P195GH, ac eithrio rhanbarth y cais. Mae'r holl ofynion canlynol yn berthnasol i BS EN 10217-2 P195GH.

Cydrannau Cemegol

Ar gyfer cymarebau Al/N Yn fwy na neu'n hafal i 2, os yw nitrogen wedi'i osod gan niobium, titaniwm, neu fanadium, y mae'n rhaid rhoi gwybod am fanylion amdanynt, nid yw'r gofyniad hwn yn berthnasol ac eithrio wrth ddefnyddio titaniwm, rhaid i'r cynhyrchydd dur wirio bod (Al +Ti/2) Yn fwy na neu'n hafal i 0.020 %;

Priodweddau Mecanyddol

l=hydredol, t= traws;

Wrth i'r tymheredd gynyddu, mae cryfder EN 10217-2 yn lleihau, ac mae'n bwysig deall y newid hwn ar gyfer diogelwch pibellau a ddefnyddir yn aml mewn amgylcheddau tymheredd uchel a gwasgedd uchel. Dangosir y newid yn P195GH isod:

Proses Gweithgynhyrchu

jw.org cy 10217-2 Mae P195GH yn cael ei weithgynhyrchu gan ddefnyddio proses HFW (weldio amledd uchel). Mae EN 10217-2 yn mynnu ei fod yn cael ei weithgynhyrchu gan ddefnyddio cerrynt o 100 kHz neu fwy.

Rhaid i'r ardal weldio fod yn rhydd o graciau a diffyg ymasiad. Ni chaniateir atgyweiriadau i wythïen weldio tiwbiau HFW.

Yn dibynnu ar y deunydd crai, mowldio, ac amodau dosbarthu, mae yna nifer o lwybrau gweithgynhyrchu, nad ydynt wedi'u nodi yn EN 10217-2.

a: NP=tiwb corff llawn normaleiddio; NW=parth weldio normaleiddio; NR=wedi'i normaleiddio wedi'i rolio neu'n boeth (ymestyn) wedi'i leihau o fewn yr ystod tymheredd normaleiddio.

Dimensiwn

EN 10217-2 195Mae dimensiynau pibell ddur GH yn gyffredinol yn cynnwys yr ystodau canlynol:

Diamedr allanol: 10.2 mm - 610 mm;

Trwch wal: 1.4 mm - 16 mm;

Ac mae tair cyfres o drwch dewisol yn cael eu darparu yn y safon.

Diamedr cyfres 1=y mae'r holl ategolion sydd eu hangen ar gyfer adeiladu'r system bibellau wedi'u safoni ar eu cyfer;

Diamedr cyfres 2=nad yw'r holl ategolion wedi'u safoni ar eu cyfer;

Diamedr cyfres 3=ar gyfer cymwysiadau arbennig lle mai ychydig iawn o ategolion safonol sy'n bodoli ar eu cyfer;

Os ydych chi eisiau gwybod y goddefiannau dimensiwn neu'r gofynion ar gyfer selio tiwbiau dur, gallwch glicio ar fanyleb EN 10217-2 i'w weld.

Gofyniad Ymddangosiad

Rhaid i orffeniad wyneb mewnol ac allanol y bibell ddur fod yn nodweddiadol o'r broses weithgynhyrchu, a rhaid defnyddio triniaeth wres.

Fel arfer rhaid i'r gorffeniad a chyflwr yr arwyneb fod yn gyfryw fel y gellir adnabod unrhyw ddiffygion arwyneb sydd angen eu gwisgo.

Rhaid gwisgo unrhyw amherffeithrwydd arwyneb, y dangosir ei fod yn ddyfnach na 5 % o drwch wal Tor3 mm, p'un bynnag yw'r lleiaf.

EN 10217-2 P195GH Cyfwerth

Rydym yn Cyflenwi

Cynhyrchion: EN 10217-2 P195 HFW weldio tiwbiau dur;

Dimensiynau: 10.2 mm - 610 mm;

Trwch wal: 1.4 mm - 16 mm neu ar gais;

Hyd: 6 m, 12 m neu wedi'i addasu;

Diwedd: Pen gwastad, pennau beveled, pennau cyfansawdd;

Gorchudd: Paent, galfanedig, resin epocsi, 3LPE, 3LPP, ac ati;

Pecynnu: Bwndel, amddiffynnydd diwedd pibell, sling, tarpolin;

Cefnogaeth: FOB, CIF, OEM ac yn y blaen;
