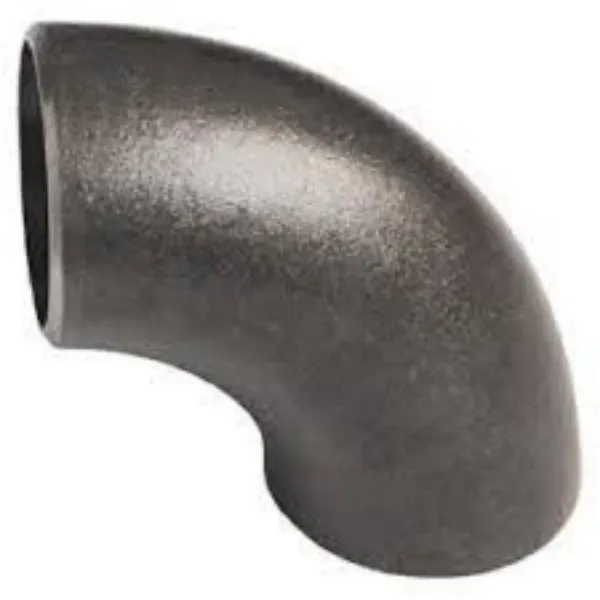

Penelin Pibell Dur 90 Gradd

Penelin Pibell Dur 90 Gradd

Swyddogaeth penelin pibell ddur 90 gradd i newid cyfeiriad hylif o 90 gradd, felly hefyd wedi'i enwi fel penelin fertigol. Dyma'r radd gyffredin yn yr holl systemau piblinellau a ddefnyddir amlaf ym mhob gradd wahanol o benelinoedd. (Gan ei fod yn gyfleus i weddu i adeiladu dur a strwythurol.)

Penelin radiws hir 90 gradd

Mae penelin pibell ddur LR 90 gradd yn cael eu gosod rhwng pibell neu diwb o wahanol hyd. Mae'n helpu i newid cyfeiriad ar 90 gradd, ac fe'i defnyddir yn gyffredin i gysylltu pibellau â phympiau, draeniau dec a falf.

Radiws byr penelin 90 gradd

Mae penelin SR 90 gradd yr un fath â'r penelin pibell a grybwyllir uchod, ond mae'r diamedr yn fyrrach. Felly, defnyddir y math hwn o benelin dur yn aml pan nad yw gofod yn ddigon.

ANSI/ASME B16.9 90 penelin graddyn un math o ffitiadau pibell ddur a oedd yn arfer newid cyfeiriad y pipeline.It gellir ei rannu'n radiws hir (LR) a radiws byr (SR). Rydym yn darparu dur carbon, dur di-staen a penelin alwminiwm yn ddi-dor ac wedi'u weldio ar gyfer y prosiectau tramor.

penelin weldio casgen ASME B16.9yw'r ffitiadau a ddefnyddir amlaf yn y diwydiannau o wahanol raddau o 22.5, 45, 90 a 180. Yn ogystal, mae ganddynt gryfder cynnyrch da a chryfder tynnol. Fel arfer mae gan y ti weldio casgen a'r lleihäwr swyddogaeth o leihau'r meintiau yn y system bibellau, tra gallwn gynhyrchu'r penelin lleihau arbennig i gysylltu pibellau â gwahanol feintiau.

Arolygiad o Butt Weld 90 Gradd Elbow

Dur Carbon 90 gradd penelin 4"SCH80 A234 WPB ASME B16.9

Cyn ei ddanfon, byddwn yn profi'r Angle, trwch wal a maint y penelin i sicrhau bod y cynnyrch yn gymwys.

Beth yw ASME B16.9?

Mae safon ASME B16.9 yn cynnwys dimensiynau cyffredinol, goddefiannau, graddfeydd, profion, a marciau ar gyfer ffitiadau weldio bwtïon gyr wedi'u gwneud mewn ffatri mewn meintiau NPS 1/2 i NPS 48 (DN 15 i DN 1200). Mae'n cynnwys ffitiadau o unrhyw drwch wal cynhyrchiol. Nid yw'r safon hon yn cynnwys ffitiadau buttwelding gwrthsefyll cyrydiad pwysedd isel. Gweler MSS SP-43, Ffitiadau Weldio Casgen Dur Di-staen.

Defnyddir Ffitiadau Buttwelding mewn system bibellau i newid cyfeiriad neu swyddogaeth cyfryngau, i gangen i ffwrdd, lleihau maint pibell neu atodi offer ategol. Maent ar gael mewn sawl math fel penelin, ti, cap, reducer, pen bonyn ac oelt, a gynhyrchodd mewn ffurfio oer a phoeth yn seiliedig ar fanyleb ASTM A403 ac ASTM A234.

Manyleb ASME B16.9 90 Graddio Gosod Penelin

Dimensiynau Penelin 90 Gradd

Nodiadau:

1) Heblaw am y rhain, mae GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/ T 21631 SY/T 0510 DL/T 695 EN 10253 ac ati hefyd yn cael eu cymhwyso.

2) Bydd y penelin gyda NPS dros 80 yn cael ei wneud yn amodol ar y meintiau y cytunwyd arnynt gan y prynwr a'r gwneuthurwr.
