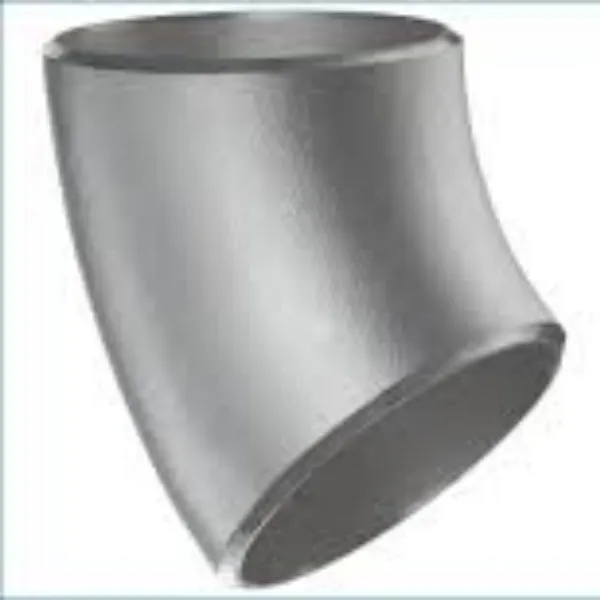

ASME/ANSI B16.9 45 Penelin Gradd
ASME/ANSI B16.9 45 penelin graddyn cael yr un swyddogaeth a defnydd â penelin 90 gradd, ond mae'r dimensiwn a siâp yn hanner ohono. Mae radiws hir yn unig. Gall y deunydd fod yn ddur carbon, yn ddur aloi a dur di-staen. Fe'i defnyddir yn eithaf mewn diwydiannau lluosog megis cemegol, petrolewm, electronig, pŵer hylif, iard longau, olew a nwy.
Mae 3 math o soced weldio penelin, penelin weldio casgen a penelin edafu.ASME/ANSI B16.9 45 gradd penelin weldio casgen yn gyffredin a ddefnyddir oherwydd yr ystod eang o diamedr allanol a thrwch.
Ffitiadau weldio casgen
Defnyddir Ffitiadau Buttwelding mewn system bibellau i newid cyfeiriad neu swyddogaeth cyfryngau, i gangen i ffwrdd, lleihau maint pibell neu atodi offer ategol. Maent ar gael mewn sawl math fel penelin, ti, cap, lleihäwr, pen stub ar y cyd Lap ac oelt, a gynhyrchodd mewn ffurfio oer a phoeth yn seiliedig ar fanyleb ASTM A403 ac ASTM A234. Rydym fel arfer yn gwneud y bevelling diwedd ar gyfer weldio yn hawdd ar y safle.
Archwilio a Phecyn o ASME B16.9 45 Elbow Gradd
Cyn ei gyflwyno, byddwn yn pacio'r penelin 90 gradd a brynwyd gan y cwsmer gyda hyd, trwch wal ac Angle. Bydd y rhai llai nag 8 modfedd yn cael eu pacio mewn casys pren, a bydd y rhai sy'n fwy nag 8 modfedd yn llawn bracedi pren.
Beth mae ASME B16.9 yn ei olygu?
Mae safon ASME B16.9 yn ymdrin â dimensiynau cyffredinol, goddefiannau, graddfeydd, profion a marciau ar gyfer ffitiadau weldio bwta gyr wedi'u gwneud mewn ffatri mewn meintiau NPS 1 ∕ 2 trwy NPS 48 (DN 15 trwy DN 1200). Mae'n cynnwys ffitiadau o unrhyw drwch wal cynhyrchiol. Nid yw'r safon hon yn cynnwys ffitiadau buttwelding gwrthsefyll cyrydiad pwysedd isel. Gweler MSS SP-43, Ffitiadau Weldio Casgen Dur Di-staen.
Manyleb ANSI B16.9 45 Graddio Gosod Penelin
| Ystod Maint | 1/2"- 80" / DN15 - 2000 |
| Atodlen Trwch | SCH 10% 2c 20% 2c 40% 2c STD, XS, 80% 2c 100% 2c 120% 2c 140% 2c 160% 2c XXS |
| Safonol | GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409, ANSI/ASME B16.9, MSS SP 43, JIS B2311/2312/2313, EN10253, DIN265/216, DIN2605/25 |
| Graddau Dur Carbon | ASTM A234 WPB/WPC, A420 WPL6, A860 WPHY 42/46/56/60/65 |
| Graddau Dur aloi |
ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5} |
| Graddau Dur Di-staen | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |
| Graddau Dur Di-staen Duplex | ASTM A815 S32205, S31803, 32750% 2c 32760 |
ASME B16.9 45 Lluniad Radiws Hir Gradd Penelin a Phwysau
| DN | NPS | OD |  B |
SCH 40 PWYSAU |
| o'r chwith i'r dde | KG | |||
| 15 | 1/2 | 21.3 | 16 | 0.04 |
| 20 | 3/4 | 26.7 | 19 | 0.06 |
| 25 | 1 | 33.4 | 22 | 0.08 |
| 32 | 1-1/4 | 42.2 | 25 | 0.14 |
| 40 | 1-1/2 | 48.3 | 29 | 0.20 |
| 50 | 2 | 60.3 | 35 | 0.36 |
| 65 | 2-1/2 | 73.0 | 44 | 0.71 |
| 80 | 3 | 88.9 | 51 | 1.11 |
| 90 | 3-1/2 | 101.6 | 57 | 1.56 |
| 100 | 4 | 114.3 | 64 | 2.11 |
| 125 | 5 | 141.3 | 79 | 3.56 |
| 150 | 6 | 168.3 | 95 | 5.6 |
| 200 | 8 | 219.1 | 127 | 11.4 |
| 250 | 10 | 273.0 | 159 | 20.0 |
| 300 | 12 | 323.8 | 190 | 31.5 |
| 350 | 14 | 355.6 | 222 | 43.6 |
| 400 | 16 | 406.4 | 254 | 65 |
| 450 | 18 | 457.0 | 286 | 92.5 |
| 500 | 20 | 508.0 | 318 | 121 |
| 550 | 22 | 559.0 | 343 | - |
| 600 | 24 | 610.0 | 381 | 201.5 |
| 650 | 26 | 660.0 | 406 | - |
| 700 | 28 | 711.0 | 438 | - |
| 750 | 30 | 762.0 | 470 | - |
| 800 | 32 | 813.0 | 502 | 361 |
| 850 | 34 | 864.0 | 533 | 409 |
| 900 | 36 | 914.0 | 565 | 499 |
| 950 | 38 | 965.0 | 600 | - |
| 1000 | 40 | 1016.0 | 632 | - |
| 1050 | 42 | 1067.0 | 660 | - |
| 1100 | 44 | 1118.0 | 695 | - |
| 1150 | 46 | 1168.0 | 727 | - |
| 1200 | 48 | 1219.0 | 759 | - |
| 1300 | 52 | 1321.0 | 821 | - |
| 1400 | 56 | 1422.0 | 883 | - |
| 1500 | 60 | 1524.0 | 947 | - |
| 1600 | 64 | 1626.0 | 1010 | - |
| 1700 | 68 | 1727.0 | 1073 | - |
| 1800 | 72 | 1829.0 | 1137 | - |
| 1900 | 76 | 1930.0 | 1199 | - |
| 2000 | 80 | 2032.0 | 1263 | - |
Nodiadau:
1) Heblaw am y rhain, mae GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/ T 21631 SY/T 0510 DL/T 695 EN 10253 ac ati hefyd yn cael eu cymhwyso.
2) Bydd y penelin gyda NPS dros 80 yn cael ei wneud yn amodol ar y meintiau y cytunwyd arnynt gan y prynwr a'r gwneuthurwr.
