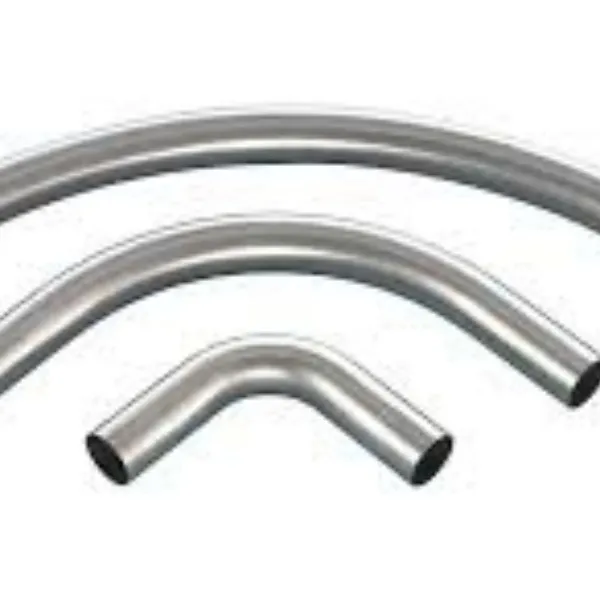

Plygiad Pibell Dur

Mae troadau pibell ddur 90 gradd yn debyg i benelinoedd ond mae radiws plygu yn fwy neu'n hafal i 3D, y math a ddefnyddir yn gyffredin yw tro 3D a 5D. Fe'i defnyddir fel arfer yn y diwydiannau olew a nwy. Rydym fel arfer yn darparu troadau pibell ddur a phenelinoedd mewn deunydd o ddur aloi, dur carbon a dur di-staen.

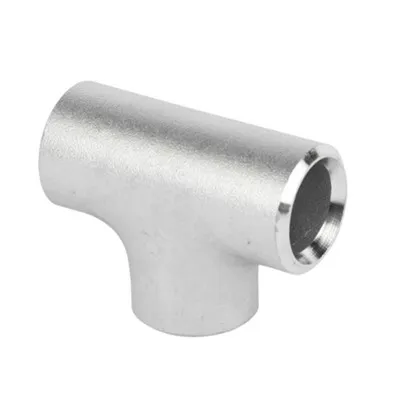

Defnyddir Ffitiadau Buttwelding mewn system bibellau i newid cyfeiriad neu swyddogaeth cyfryngau, i gangen i ffwrdd, lleihau maint pibell neu atodi offer ategol. Maent ar gael mewn sawl math fel penelin, ti, cap, lleihäwr, pen bonyn ac oelt, a gynhyrchir mewn ffurfiant oer a phoeth yn seiliedig ar ddeunydd dur di-staen a dur carbon.

Troadau Pibellau Dur a Phenelinoedd

Defnyddir troadau pibell seel a phenelinoedd i newid cyfeiriad yn y system bibellau. A chysylltu â phiblinell ar gyfer trosglwyddo cyfrwng megis dŵr, aer, olew, nwy ac yn y blaen. Ond mae rhai gwahaniaethau rhyngddynt fel a ganlyn.

Proses

Cynhyrchir penelinoedd pibell ddur di-dor trwy wasgu'n boeth neu wasgu'n oer. Er bod y troeon bibell yn cael eu defnyddio plygu amledd canolig mewn dulliau poeth neu oer. Pa bynnag ddull poeth neu oer, mae'n dibynnu ar y deunydd.

Ongl

Ar gyfer penelinoedd pibell, mae ganddyn nhw onglau o 45 gradd, 90 gradd a 180 gradd. Tra bod troadau pibell yn 22.5 gradd, 30 gradd, 45 gradd a 90 gradd.

Radiws

Mae gan droadau pibellau dur radiws mwy na'r penelinoedd. Fel arfer mae gan y penelinoedd ddau fath sy'n radiws hir (1.5D) a radiws byr (1D). Ar gyfer troadau pibell, mae'r radiws plygu Yn fwy na neu'n hafal i 3D.

Cost

Bydd yn defnyddio mwy o ddeunydd gwreiddiol ar gyfer gwneud troadau pibellau dur oherwydd y raidus mwy, a fyddai'n gwario mwy o arian ar y pibellau dur. Yn ogystal, sy'n cymryd mwy o le ac yn cynyddu'r cludo nwyddau mewn trawsgludiad. Felly mae pris plygu pibell ddur yn ddrud na phenelin yn yr un maint a deunydd.

Safonol

Mae penelinoedd pibell ddur yn cael eu cynhyrchu mewn ffitiadau buttwelding safonol ASME B16.9, ond mae troadau pibell yn unol â safon pibell sy'n ASME B36.10 ac ASME B36.19.

Tangent

Hyd tangiad troadau pibellau dur yw 300 - 1500mm ar gyfer y ddau ben, tra nad oes gan y penelinoedd dangiad.

Arolygiad a Phecyn o Bend Pibell Dur Carbon

DIOGELWCH 90 & 45 GRADD TRO 4D 1 1/2" SCH 80 ASTM A53B

Rydym yn archwilio troadau pibell dur carbon A53 cyn pacio, i wneud cwsmeriaid yn fodlon ar ôl derbyn y nwyddau hyn.

Manyleb Plygiad Pibell 90 Gradd

Darlun Radiws Pei Dur Bend a Dimensiynau

Siart Pwysau 90 Gradd Bend 3D yn KG
