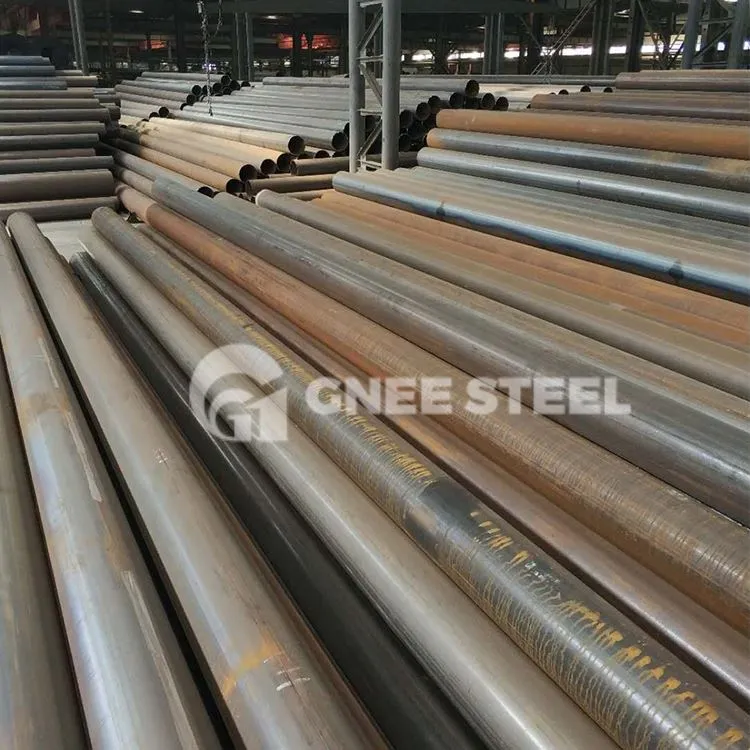

Pibellau ASTM A135 Gr.B ERW

Mae pibell weldio ymwrthedd yn bibell ddur sy'n cael ei weldio trwy gymhwyso pwysau trwy electrodau ar ôl i'r rhannau weldio gael eu cydosod, a defnyddio gwres gwrthiant a gynhyrchir gan gerrynt sy'n pasio trwy arwyneb cyswllt yr ardaloedd ar y cyd a'r ardaloedd cyfagos.

Manyleb ASTM A135

Deunydd:	ASTM A135 GRA GRB	Math:	Pibell Dur Trydan-Gwrthsefyll-Weldiedig
Diamedr Allanol:	5 - 420 Mm	Technoleg Cynhyrchu:	Darlun Oer/Rholio Oer/Rholio Poeth
Triniaeth arwyneb:	Farnais Du wedi'i baentio, wedi'i baentio ag olew, wedi'i galfaneiddio	Aloi neu Beidio:	Nid Alloy

Cyfansoddiad Cemegol Pibell ASTM A135 ERW

Elfen	Cyfansoddiad, uchafswm, %
	Gradd A	Gradd B
C	0.25	0.30
Mn	0.95	1.20
P	0.035	0.035
S	0.035	0.035

Eiddo Mecanyddol Pibell Wedi'i Weldio ASTM A135

ASTM A135	Gradd A	Gradd B
Cryfder tynnol, mun, ksi [MPa]	48 [330]	60 [415]
Cryfder Cynnyrch, mun, ksi [MPa]	30 [205]	35 [240]
elongation, mun, %	35	30

Tabl Goddefgarwch Trwch Wal Tiwbio

Enwol Trwch wal		OD Enwol Trwy 22mm ±mm		OD Enwol 22-48mm ±mm		OD Enwol 48-100mm ±mm
0.89		0.05/0.05		0.05/0.05		0.05/0.05
1.00		0.05/0.05		0.05/0.08		0.05/0.08
1.25		0.05/0.05		0.05/0.08		0.05/0.08
1.50		0.05/0.05		0.05/0.08		0.05/0.08
1.65		0.05/0.05		0.05/0.08		0.05/0.08
2.00		0.05/0.05		0.05/0.08		0.05/0.08
2.11		0.05/0.05		0.05/0.08		0.05/0.08
2.410		0.05/0.05		0.05/0.08		0.08/0.08
2.500		0.05/0.08		0.05/0.10		0.08/0.08
2.770		0.05/0.08		0.05/0.10		0.08/0.08
3.000		0.05/0.08		0.05/0.10		0.08/0.08
3.050		0.05/0.08		0.05/0.10		0.08/0.08
3.40		-		0.05/0.10		0.08/0.08
3.75		-		0.05/0.10		0.08/0.08
4.00		-		0.08/0.10		0.08/0.10
4.19		-		0.08/0.10		0.08/0.10
4.57		-		0.10/0.10		0.08/0.13
5.00		-		0.10/0.13		0.10/0.13

Pibell Dur A135 ERW
